из-за ограничений по размерам решил вынести трансформатор, все большие кондёры и LM-ки на заднюю часть платы. На LM-ке, которая будет питать релеху и подсветку экранчика будет радиатор на 13 W/C термосопротивления. На AC Live будет стоять фьюз на 10 ампер (может поставлю на 15), на AC - фьюз на 100 миллиампер
Ещё хотелось бы узнать, как лучше поступить с землёй. Я её разделил на две, перед платы залил GROUND_ANALOG, зад платы - GROUND_DIGITAL. подозреваю, что это не лучшее решение
Ещё тоньше дороги нельзя?
ты про какие?
Плату сам будешь травить?
Я никогда таких не понимал. НАХЕРА тебе разведенная плата? Сделай на макетке. Практической пользы от разведенной платы никакой, в подавляющем большинстве махараек, в т.ч. в твоей.
Лучше корпус закажи/изготовь.
нет, закажу в китае
ты предлагаешь макетку запихать в готовое устройство, эксплуатируемое при высокой влажности и агрессивной среде? к тому же с нагрузкой до 10 ампер?
Я про сигнальные. У тебя вся разводка один подводный камень. Дороги 0.3 не обязательно делать, можно и потолще. И расположить все можно компактнее. Если собираешься заказывать - используй vias
Тогда нахуя такое ебанутое количество ебанутых переходных отверстий?
Бля, не тебе.
Вот сюда.
> нет, закажу в китае
потолще сделать не проблема. с компактностью - проблема, так как я совсем новичок в разводке плат. к тому же, почти всё through-hole'ами. можно поподробнее про затыки в разводке?
и да, про заказ через vias тоже. нагуглить не смог
я хуй в разводке, не придумал ничего лучше, чем херачить их. можешь конкретно подсказать, как можно улучшить?
>ты предлагаешь макетку запихать в готовое устройство, эксплуатируемое при высокой влажности и агрессивной среде? к тому же с нагрузкой до 10 ампер?
Ты дурачок? Ты полагаешь, что китайцы тебе там стеклянную плату с 10 слоями лака сделают, с серебряным припоем?
У тебя на макетке все залужено будет, можешь еще лаком из баллончика все тщательно покрыть, если уж сосем на века хочешь. Сможешь потом хоть ссать на нее. И какие проблемы с током в 10 ампер? Делаешь проводники и пайку потолще, и все.
У меня в неотапливаемом гараже уже лет 5 живет махарайка, где релюха коммутирует обогреватель 16А, проблем никаких, ничего не сгнило, не сгорело и не отвалилось.
спасибо, возьму на заметку. но разведённые дорожки внушают больше доверия
ты мне лучше скажи, на чём делал термоконтроль и наблюдались ли лаги при включении реле с нагрузкой или другой нагрузки рядом?
>разведённые дорожки внушают больше доверия
МГТФ вместо дорожек - еще надежнее.
>ты мне лучше скажи, на чём делал термоконтроль
Сейчас уже точно не вспомню, но по-моему там всего пара простых 10к термисторов, откалиброванных по ртутному градуснику. Т.е. в атмеге есть массив с соответствием значения ацп к температуре. К термисторам просто витуха несколько метров. Один в конце помещения, другой в начале.
Не вижу смысла в дорогих и точных датчиках для целей поддержания теплоты в помещении.
>и наблюдались ли лаги при включении реле с нагрузкой или другой нагрузки рядом?
Что еще за бред? Какие еще лаги? Не представляю, о чем ты. Защита от выброса эдс стандартная - быстрый шоттки на питание, стабилитрон на землю (Vст чуть выше напряжения на катушке). Алсо, реле - какое-то древнее совковое.
Короче, глянул твою говносхему. Пиздос, конечно. Плата тебе никак не поможет. Пофиксил что сразу в глаза бросилось, пикрилейтед. Пояснять щас лень, мб кто другой вместо меня напишет. А я спать.
Нахуя ты такую простую печатку развел на двух сторонах?
Нахуя ты джва одинаковых питания сделал?
Видел я ваши макетки, пиздец надёжно. Все залито припоет и флюсом, а снизу огромная кипа свисающего мгтфа. Это нихера не надёжно. Даже самая говеная китайская плата будет в сто раз надёжнее такого поделия. И по поводу практической пользы от разведенной платы. Я посмотрел бы, как ты будешь впаивать на макету МК в каком-нибудь lqfp-64, или вообще qfn
По поводу схемы тут уже человек написал, но мне ещё в глаза бросилось то, что база q1 не подтянута к земле резистором.
у меня наблюдались ребуты МК, когда в той же розетке, куда подключен БП схемы включался фен на 2 кВт. при этом включение там же утюга на 1.5 кВт не вызывало подобного
Земли я решил разделить на цифровую (которая питает TTL часть) и аналоговую (для подсветки дисплея и обмотки реле) и соединил их в одной точке.
почему ты кидаешь flyback-диод на линию +12, когда обмотка реле питается от +5, на которую стоит отдельная LM-ка? При отпускании якоря релюхи ток пойдёт в другую сторону, не от +5 через транзюк на землю, а наоборот, поэтому зенер у меня там стоит не на землю, а на flyback.
С резистором на 22 ома не удивляйся - по документации подсветка дисплея жрёт до 100 миллиампер при падении 3.2 вольта.
зачем стоит диод на базе? это же лишнее падение. и зачем ещё нужен мегаомник на кварце?
перемычками делать, что ли?
одно питание - чисто для TTL, там небольшой ток (пару десятков мА). второе - для реле и подсветки дисплея (примерно 300 мА)
а нужно ли её подтягивать? у меня не tri-state выход на ножке МК. так что подтяжка к земле всё равно есть (активная)
>перемычками
Поебаться мальца и без них должно уместиться на один слой. На крайняк несколько 0Ом резисторов въебать. Дорожки можно потолще сделать, чай не 208-пин контроллер с памятью, GPIO и LCD-дисплеем впихиваешь в дефолтные 100х100мм
так много переходных отверстий ещё потому, что я объёмные элементы из схемы питания перекинул на заднюю часть схемы. поэтому подпаивать их буду спереди
> не придумал ничего лучше, чем херачить их
Как бы твои отверстия для монтажа компонентов металлизированы, то есть тоже могут работать как переходные. Смекаешь?
насколько хорошим будет такой контакт?
в таком случае стоит ли все земляные соединения перекинуть на низ платы, а сигнальные и питающие цепи - на верх (за исключением областей перекрестья)?
> насколько хорошим будет такой контакт?
Превосходным настолько, что так делают все и всегда.
> стоит ли все земляные соединения перекинуть на низ платы, а сигнальные и питающие цепи - на верх
Стоит, так тоже делают все и всегда.

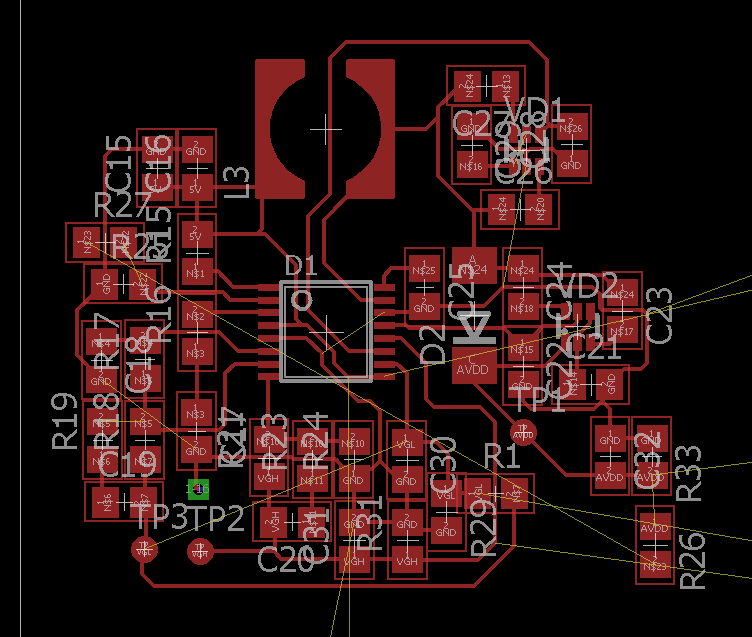

Вот смотри, у меня схума примерно такой-же сложности как и у тебя. Развожу безо всяких автотрассировщиков, просто своими кривыми руками. Поебусь еще немного и у меня будет 2-3 via.

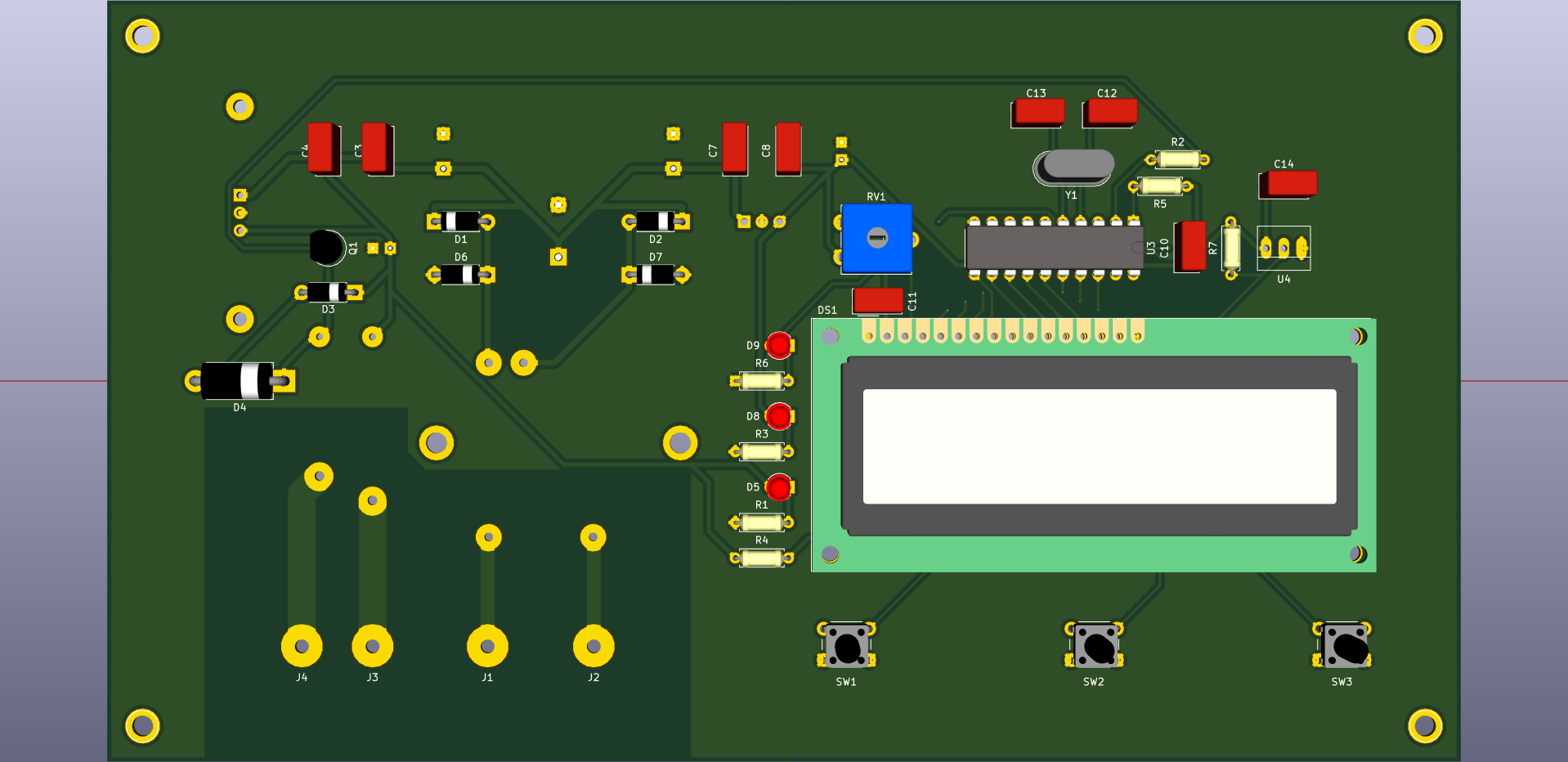

переделал разводку, выкинул ground tie. теперь обе стороны залиты одной и той же землёй
ширина треков:
линия нагрузки == 4mm
линия питания 220 на трансформатор == 2mm
линия земли, питания после трансформатора == 0,8mm
линии +5V, VCC == 0,6mm
сигнальные линии ATtiny, дисплея == 0,4mm
ширина треков:
линия нагрузки == 4mm
линия питания 220 на трансформатор == 2mm
линия земли, питания после трансформатора == 0,8mm
линии +5V, VCC == 0,6mm
сигнальные линии ATtiny, дисплея == 0,4mm
Под 220 не надо экранов. Вообще убери заливку от сетевого напряжения, если фейерверков не хочешь
>В качестве термодатчика - DS18B20
Сам не пробовал, но пишут, что они мало подходят.
Предлагают закатывать датчик в стеклянный капсюль с минеральным маслом.
А вобще лучше использовать термопары, как минимум 3 шт. и вычислять средню температуру по теплице. Нагреватель расположить в центре, по ходу вентиляциионного потока.
>Рулить буду нагрузкой до 2 кВт через реле 507-1AH-F-C
Если это не опто-реле, то советую заменить на него. Будет только лучше.
>Вообще убери заливку от сетевого напряжения, если фейерверков не хочешь
>Вообще убери заливку от сетевого напряжения, если фейерверков не хочешь
Их не будет, если сделать зазоры и отступы от заливки.
Скажи друг в какой программе ты сделал первые 4-ре картинки?
Отступы больше 5 мм делай. Два мм по текстолиту обеспечивают 500-600 вольт изоляции.
Заливка там нахуй не нужна.
Экран от Nokia 5110 + энкодер вместо кнопок. Ещё и At2313 когда-то давно были очень лагучие, с тех пор (2005) и не использую.
Если точность в 0.0625 градуса не нужна, то просто избыточны. Термопара тоже хорошо показывает температуру.
Если точность в 0.0625 градуса не нужна, то просто избыточны. Термопара тоже хорошо показывает температуру.
у меня DS-ки закатаны в капсюль из нержавейки, отзывчивость на 9-битном разрешении хорошая (0.1 секунды). про усреднение думал, но тогда придётся делать хитрый опрос всех датчиков на одной шине, а у меня в прошивке осталось 130 байт кода. планирую нагреватель поместить как раз в центре, датчик - выносной на utpшке к концу теплицы. релюха не твердотельная, больно дороговаты они (у меня ограничение некоторое по бюджету)
это все KiCAD делает
можешь поподробнее про наблюдавшиеся лаги рассказать? какой корпус был, какая модификация (A, L, V) чипа была?
DS-ки выбрал, так как достались по дешёвке и для них не требуется АЦПшка. ну и плюсом можно много девайсов на один пин повесить
At2313 лагала тем, что не выполняла инструкции и таймера отваливались да прерывания не прерывались. Но это был далёкий 2005 год, писал код под оптический энкодер с делением насчитанного. Было большое количество пропускаемых импульсов, причём плавающее.
у меня наблюдались рандомные баги другого характера - на LCD дисплейчике появлялись кракозябры, имитировались нажатия на кнопки (видимо, портился соответствующий кусок RAM с нужной переменной), обнулялось содержимое EEPROM. и это с включенным BOD на 4.5 вольта!
товарищи, какие ещё замечания будут?
реле гавно - семистор на порядок надежней + есть возможность регулировки тое подавать на нагреватель именно столько сколько нужно, а не постоянно жеч его на 100 процентов мошности.
в общем читай печку шизика ога хуй там тред смыло- второй год работает никаких нареканий акромя фактически уже сдохшего вентилятора на обдув семистора...
отопительный сезон закончица буду переделывать блок семистора - изначально сделан был несколько по уебански - чтобы поменять вентилятор или его помазать надо пиздец сколько всего раскрутить отпаять.
по части твоей схемы непрощили вообще взять ds1821 и заюзать ее в режиме термостата? ты в теплице каждый день температуру менять хочеш?
в общем читай печку шизика ога хуй там тред смыло- второй год работает никаких нареканий акромя фактически уже сдохшего вентилятора на обдув семистора...
отопительный сезон закончица буду переделывать блок семистора - изначально сделан был несколько по уебански - чтобы поменять вентилятор или его помазать надо пиздец сколько всего раскрутить отпаять.
по части твоей схемы непрощили вообще взять ds1821 и заюзать ее в режиме термостата? ты в теплице каждый день температуру менять хочеш?
спасибо за дельный совет. про ds1821 не слышал, если честно - просто по старой памяти взял 18b20. кстати, контролить не только в теплице буду.
1821 это такой себе непритязательный термостат для устройств где не требуется сверх точности, какраз для твоей теплицы само то.
тое девайс выглядит примерно так датчик драйвер какойнить мос с автонулем и семистр ампер на 25 кренка и блок питания на 5 вольт минимум элементов.
а для того чтобы его запрограммировать -8121 пилиш на контроллере подобие программатора - в даташите почитаеш что там да как - если фиревире однопроводной раньше юзал от даласа то проблем вообще никаких не будет.
но я отказался от них в печке шизика тк предпологалась резка фаз - тое на нагреватель подается именно расчитанная контроллером для данного периода времени мошность.
да и извращался там порядком - терморезистор только один 2 или 3 месяца ебал мазги - фактически свой ачп запилил- чтобы до сотой мерял потом пару дней калибровал - какраз по 1821 он может в десятые градуса, но очень медленно чтото около секунды обсчитывает.
с семистором вообще мне тут умники нагородили наговорили всякой хуйни что не применяется не используется будет срать помехами и прочую хуйню мало похожую на реальность...
в общем пришлось пиздухать в програмач и там просить запилить расчет полуволны до сотой
в итоге печка работает примерно по такому принципу до 23 градусов - комфортная для меня температура - ана ебашит на 100 процентах у меня там 2 или 2.25 килавата непомню уже что за спираль от камфорки или от сковородки если вообще не укороченая карочи не суть важно...
так вот до 23 ана хуярит на 100 процентах а начиная с 23 постепенно отрезает по процентику тое например при 23.56 на спираль подается 44 процента, при 24 ана совсем вырубываеца и так и плавает в районе 23-24 градуса за 15-20 минут в принципе устаканивается и отдает моща ровно столько сколько надо - я кстати могу примерно смотреть что на улице происходит тое если температура на индикаторе чтото в районе 23.25 знач похолодало если же приближаеца к 24 то потеплело...
классно! на что наматывал спираль? что за материал?
асбестоциментная труба - опасная хуйня кстати - обязателен обдув иначе может долбануть - как шифер стреляет видал?
кул сторя какраз - на первом или втором курсе ковкой занялся у деда в печке - даун тупоголовый) для пущего ифекта еще вентилятор поставил) а дед только только на крыше сделал выход из колена кирпичный куб вокруг такойже только толще асбестоцементной трубы
пиздануло так что этот куб разорвало и труба вместе с его ошметками ажно в огород улетели... пиздюлей я тагда знатных получил
хз что там лопнуло сама труба или кирпичи хз мне тагда было уже похуй, хотя сколько видал все мотают именно на сбестоцементных трубах козлов и без обдува - но я решил не рисковать и присобачил вентилятор.
такчто если будеш делать чтото подобное озаботься.
разделители бусы керамические коих у меня валом эти спирали от теплового оборудования всяких пищеблоков - частенько меняю скопилось хуева гора.
но если их нет можно болгаркой алмазным кругом или по камню пазы прорезать в самой трубе по типу резьбы и в нее уложить.
кстати обдув вот еще чем хорош - нихром кагда раскаляеца до красна провисает и наравит коратнуть - да и неприятно так болтаеца тое как его не наматывай один хуй провиснит.
да и обдув = более равномерный поток воздуха и прогрев по всей площади помещения.
была одно время идея запилить дух секционную тое 2 спирали намотать тк хоть и наюгах живу но иногда приходится еще киловатку печку дополнительно включать - хотя в этом годе не включал - зимы толком не было.
>асбестоциментная труба - опасная хуйня кстати
Выкидывайте это говно и мотайте на газосиликатный блок (скруглив его), он не бомбит, не проводит тепло и ничего не выделяет при нагреве.
пока планирую подключать просто внешний тепловентилятор на 2 кВт. а вообще думал намотать нихромовую спираль, поместить её в трубу и насквозь сделать продув вентилем
так по печатной плате есть ещё недочёты? а то собираюсь заказывать, а проебаться не хочется
так по печатной плате есть ещё недочёты? а то собираюсь заказывать, а проебаться не хочется
>внешний тепловентилятор на 2 кВт
На эту говнорелюшку? Земля тебе пухом, братан.
>поместить её в трубу
А не думал зарыть РЕХ-трубу, поставить водяной котелок электрический и насос? Хуле греть воздух если корни в холоде?
епта
го детки врасчеты
маи шасливаи
каждой
я просто
стар
я просто стар
я просто старею
без имени
ктокто клеть влез
ктото
актото
кинул страну
ктото тинул
рук нхне
я желаю чтобы мы жили ВО ВО ..
страшно?
го детки врасчеты
маи шасливаи
каждой
я просто
стар
я просто стар
я просто старею
без имени
ктокто клеть влез
ктото
актото
кинул страну
ктото тинул
рук нхне
я желаю чтобы мы жили ВО ВО ..
страшно?
что не так с этой релюшкой? там даже на 3А больше, чем требуется
это больше для рассады будет. да и в любом случае, земля так быстро не остывает, как воздух. в любом случае, применение не ограничивается только теплицей

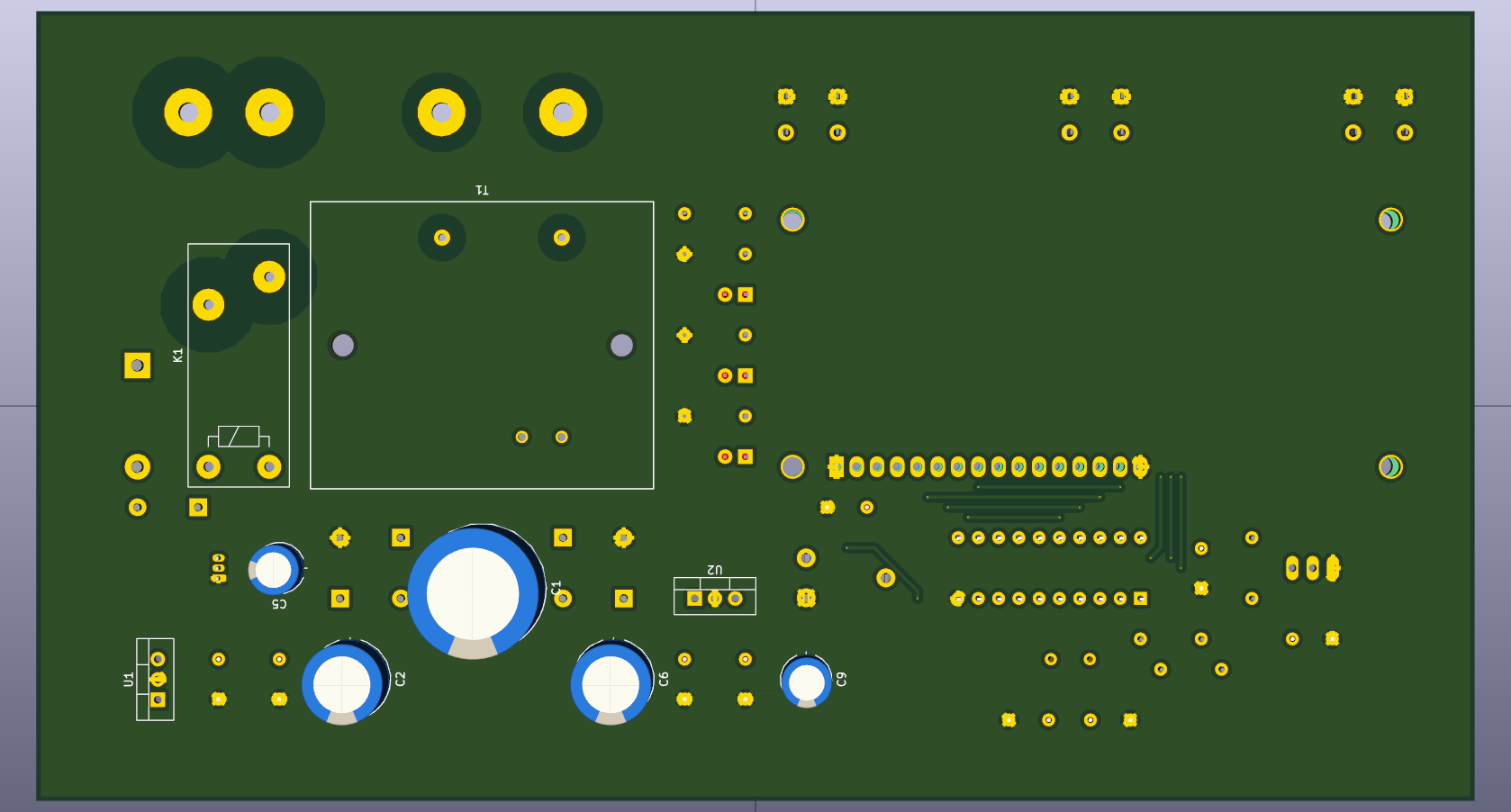

Подправил посадочные места для релюхи, радиатора и трансформатора. осталось только проверить геометрию для экранчика и всех остальных частей и можно заказывать.
без переходных отверстий всё равно не обходится. вопрос: стоит ли петлять по плате и пытаться развести в 1 слой или оставить, как есть?
без переходных отверстий всё равно не обходится. вопрос: стоит ли петлять по плате и пытаться развести в 1 слой или оставить, как есть?
В KiCAD рисовал? Очень много via там где они не нужны. DRC включал? Скинь файл .kicad_pcb - может будет немного времени помедитировать.
да, это KiCAD. я пробовал делать по-минимуму via (2 шт). в принципе получается, но тогда очень длинные дорожки выходят. DRC включён и по нему ошибок нет
весь проект архивом: https://ftp.desolve.ru/ftp/viktor/t_regulator.zip
Наркоманство же.
Плату сам травить будешь? Тогда зачем двухслойка? Иначе почему не ужаться до 100х100мм?
Релюшка твоя кончится от 10А очень быстро. Ставь оптосимистор с детектом нуля, симистор без радиатора и шунтирующее его реле например finder 65й серии на 30А.
Разводка ужасна, трухольные детали и трансформатор в 2к18
нет, плату буду заказывать в Китае
как ты предлагаешь ужаться до 10x10? над зоной с высоким вольтажом всё равно ничего не расположишь.
По даташиту для релюхи под нагрузкой 10А заявлено 100000 циклов. С учётом того, что температура будет регулироваться с гистерезисом, то щёлкать часто не будет. По моим прикидкам в заданных условиях это обеспечит 2 года непрерывной работы, а с учётом того, что регулировать надо только ночью, то хватит и лет на 8.
Что не так с разводкой? Можно конкретные указания, на что обратить внимание или что разведено неправильно? THT - да, но пока нет возможности возиться с smd. Что не так с трансформатором?
Покупной герметичный БП на 5 вольт однозначено лучше, чем линейная самоделка. Тогда и уложишься в 100x100. По цене, кстати, внешний БП + изготовление платы за 2 бакса дешевле выйдет. Ребуты однозначно из-за проблем с питанием. Еще,кстати, кварц можно отключить, встроенной RC достаточно.
yoba
при ребутах ничего не выставлялось в регистре MCUSR...
хотя и я думаю, что было виновато питание. я замерял падение напряжения на линиях питания макетки и при включенной релюхе оно составляло 0.2 вольта
про кварц слышал, что на бредбордах лучше его не юзать всё из-за того же хуёвого контакта. но в распаянном варианте должно же быть лучше, не?
к слову, я пытался запитать питальником от ZIP-драйва (5V), у меня не успевала система стартовать - дисплейчик вис и attiny, похоже, не грузился. хотя во фьюзах выставлено самое медленное питание и включён BOD на 4.5 вольта
>как ты предлагаешь ужаться до 10x10?
Замени трасформатор на импульсник hi-link он всего 30х16мм.
>над зоной с высоким вольтажом всё равно ничего не расположишь.
Реле с бп на одной стороне платы, экран с другой, он же на ножках.
>По даташиту для релюхи под нагрузкой 10А заявлено 100000 циклов.
Холодный тэн 2квт будет потреблять больше 12А пока не прогреется.
Да и заявленный ресурс это идеальное значение. Поищи примеры расчета "relay mtbf" там понижающих коэффициентов наберется с десяток. На деле нужен минимум двойной запас по току и ресурс дели на 10.
Предварительная коммутация симистором это уже конечно понты, но и стоят они копейки, чуть больше доллара, когда как приличное реле тебе обойдется в 8-12$.
>Что не так с разводкой?
Конденсаторы с километре от потребителей, элементы расставлены абы как, заливка земляным полигоном там где она не нужна.
спасибо за развёрнутый ответ. надо будет глянуть в сторону hi-link'а
2 квт - это максимум, который будет (тепловентилятор), на деле врубать собирался до 1.5 кВт максимум, на среднее рассчитываю 1 кВт.
наводок и прочей поебени не будет, если экран поместить вот так над HV-частью? просто неоднократно уже наблюдал, что на дисплейчике при скачках во внешней сети наблюбдаются глюки и кракозябры
про кондёры. с одной стороны - да, далековато от потребителей. с другой стороны, я видел где-то, что и от LM'ок далеко ставить их тоже не советуют
можешь нарисовать, в каких именно частях заливка не требуется?
Здорова анон. Я тож собираю схему для теплицы, только это будет автополив.
хотя вот про кондёры глянул ещё раз - я же конечные потребители (реле и микрухи) запитываю от самых маленьких банок 100 uF @ 16 V - а они не так уж и далеко. проблематично в DIP-корпусе ATtiny расположить удобно рядом с кондёром...
\m/
датчик влажности почвы какой будешь юзать?
Распространённый вариант емкостного.
Про твою схему: сразу бросилось в глаза что нет разъёма для прошивки. Выведи, в случае чего ты всегда сможешь изменить свой говнокод и заставить работать по человечески.
Температурку не плохо было бы снимать в 2-х а то и 3-х местах и выводить аварию в случае разительной разницы показаний датчиков. (неисправность одного из них, ну тыпонял). Где управление вентилятором? Он у тебя на одном реле с обогревателем? мне кажется надо пилить отдельное.
Где предохранитель?
Ща за чаем схожу и потом ещё что нибудь накатаю.
Эта мелкобуква тут уже не первый раз вниманиеблядствует. Везде одни и те же кривые схемы, кривые печатки, бесполезная трата ресурсов.
Как будто специально издевается: сам неправильно нарисовал reset, сам тыкает носом "смарите посоны, виснет, bod бля", но ничего не исправляет.
Ну может это разные аноны, хуй знает, микроцефалы они все на одно лицо.
Как будто специально издевается: сам неправильно нарисовал reset, сам тыкает носом "смарите посоны, виснет, bod бля", но ничего не исправляет.
Ну может это разные аноны, хуй знает, микроцефалы они все на одно лицо.
можешь модельку подсказать?
планирую чип не распаивать, а посадить в каретку. так что удобно будет менять
поначалу так и хотел температуру снимать в разных точках, но уложиться в 2 кБ флеша в таком случае не удастся. В любом случае, в коде я на каждом обращении к датчику проверяю корректность выполненных команд и поэтому в случае чего это сразу индицируется
вентилятора отдельного нет - это всё будет подрубаться в выходную розетку в виде тепловентилятора
предохранителей на схеме нет, чтобы не указывать посадочные места для них на плате. они будут в холдерах и крепиться на корпусе
мне вот интересно, любого начинающего так хуесосят?
Здесь всех обоссывают.
лучше бы подсказывали
Не подскажу. Емкостной датчик - схема генератора на логике с конденсатором в виде пластины гетинакса с 2 дорожками которые тянутся по всей плате. Сигнал с генератора снимает тини13 с последующей расшифровкой и выдочей сигнала в центральный контроллер.
Естественно вся эта хуйня на смд компонентах.
Корпуса заебался искать, потому заказал 3д принтер.
спасибо
себе корпус планирую заказать напечатать
как освоюсь с паялкой, тоже на smd перейду
Тебе сколько лет?
23, а что?
Да так, интересно было, я думал 15.
Всех кого я знаю из самоподельщиков всегда делали платы сами, ибо быстро и не сложно. А новое поколение радиодрочеров да, норовит даже такое простое заказывать узкоглазых.
было бы нормальное оборудование для сверловки - заёбывался бы сам. что-то подсказывает мне, что с моим текущим набором инструментов я больше накосячу в процессе подготовки. да и заводская обработка всяко лучше, чем самодельная
Ну как сказать, это та область, где опыт приведёт к тому что качество приближается к заводскому с каждой новой платой.
Что значит нормально оборудование для сверловки? Первые платы я сверил РУЧНОЙ дрелью, потом моторчиком с цанговым патроном, сейчас примерной такой же моторчик только в красивом корпусе. Честно говоря я тоже с этим заебался по этому заказал на том же али небольшой станок ЧПУ по гравировке. Кстати там в комплекте лазер есть с длиной волны 405 нм., опробую новую технологию проявки плат.
Не ссы косячить, это лишь добавит тебе опыта.
я сам делал 3 платы, было мегахуёвое 12-вольтовое сверлило с тупыми поломанными свёрлами (брал у товарища). очень обидно, когда под конец сверловки платы случайно отрывается какая-нибудь дорожка и приходится переделывать. ну или рука дрогнет и просверлишь не там, где надо
Ну а что ты хотел? купил бы новые свёрла - стоят копейки и сверлят ничего не сдирая. Что бы сверло не уходило - керни отверстие шилом или отверткой.
Да
поднакоплю финансов - обязательно обзаведусь нормальным инструментом
http://rgho.st/7krXb6vCw
На это хватило фантазии. Единственное что развернул конденсатор над диодным мостом.
Если не собираешься читать данные с LCD - можно выкинуть ногу RW, посадив ее на 0, и в работе будут только E и RS.
Остальное не смотрел и не вникал.
Спорный момент пометил. Как минимум дорожка с питанием под прямым углом пересекает линии тактовой частоты - влияние должно быть минимальным.
>поднакоплю финансов
У китайцы десяток сверел 200р стоит, хуле там копить?
\test
1. Плата разведенная нахуй не нужна. Делай на макетке как аноны советуют. Там где будут коммутироваться большие токи ебаш тупо припоем сосисоны по всей длине. Все остальное МГТФ.
2. Из-за линейного БП будет куча проблем со стабильностью работы МК. Делай импульсник.
два чая этому анону. единственное добавлю - импульсник дешевле заказать у дяди ляо, в готовом виде. и цена будет дешевле чем рассыпухой самому паять.
спасибо, погляжу!
также спасибо. почему с линейником будет больше проблем? разве от импульсников помех не больше?
>почему с линейником будет больше проблем?
Линейники куда более чувствительны к просадкам напряжения по сети.
>разве от импульсников помех не больше?
Больше, но у тебя микроконтроллер, а не студийный усилитель чтобы так о помехах беспокоиться, из-за принципа работы импульсника скачки напряжения по сети не будут отражаться на выходном напряжении. А для микроконтроллеров стабильность питания критично важна. Помехи с импульсных БП проблема только для всяких сверхчувствительных усилителей с суперчистым звуком за 100500$, но никак не для тиньки.
>почему с линейником будет больше проблем?
отвечу за него. потому что у тебя на плате охуенно здоровый кусок меди по которому с частотой 50 гц ебашит напряжение переменного тока. Там есть электромагнитное поле, причём нормальное. О нём речь. Вот если ты засунешь транс в экран, а экран заземлишь отдельно он общего вывода платы, тогда норм, но ты же не будешь такой фигнёй страдать, не так ли?
Два чаю этому, помехи поля тоже могут влиять.
спасибо, ребята, буду думать
>заявлено
сам в это вериш?
сдохнет твая релюшка через месяц
выкинь ее к хуям заодно и от помех включения выключения исбавишся
>Замени трасформатор на импульсник
хуйня - трансформатор в разы надежней
>Холодный тэн 2квт будет потреблять больше 12А пока не прогреется.
чего еще спизданеш?
>Линейники куда более чувствительны к просадкам напряжения по сети.
береш трансформатор на 12 вольт выходного затем кренка на 5 вольт и сторого похуй - пусть хоть до 180 просаживаеца сетевое.
у меня, на самом деле, релюха не так и часто будет щёлкать. да и нагрузка будет вполовину от максимальной, мб даже меньше. 10 ампер - это я для себя потолок задал. думаешь, что на 4 амперах она так быстро подохнет?
еще раз современные релюхи сплошное гавно - экономят на серебре контактов про иридий я вообще молчу.
1 килават это уже 5 ампер при 220.
релюха сама по себе не особо то и предназначена для регулировок температуры - проебеш в градиенте и будет у тебя то +28 то 20.
вообще релюхи это пережиток и раньше пилился лиш потому что другого ничего не было, сейчас применяется либо в старых схемах как запчасть, либо там где клацать особо и не надо - мож раз в 5-10 минут.
осваивай семисторы на порядок надежней дешевле и компактней, а управление элементарно лепится на МОС драйверах которые с минимумом доп элементов подключаюца к контроллеру а выходом к семистору.
единственно что хреново в семисторах это кагда вдруг захочеца резать фазу - а не тупо им клацать как релюшкой придеца порядком поебаца начиная от маниторинга фаз и заканчивая обсчетом момента открытия, но поверь эта ебля того стоит можно будет потом крутить колекторными движками лепить всякие управляемые выпрямители типа мошных зарядок или сварок и прочую еботь.
да и компактней все получается - вон мая печка - там 80 процентов занимают огромные кнопки от пром аппаратуры еще совковой - ну просто ани мне нравятся, релюшка - своего рода защита...
самаже схема где и датчик и контроллер и индикатор получились чтото 50х50мм, единственно блок семистора достаточно большим получился - но там в основном изза радиатора который выбирался с ниебучим запасом.
thnx. так и приходит опыт
кстати оп че за гндтай Ж5?
нахуя оно нужно?
вопрос 2
если ты такой хитрован что решил всеже запилить печку шизика воспользовавшись ога ога умом радиача - самнительное на мой взгляд...
хотя я сматрю радиач подрос и может хотябы в элементарную логику...
уже не обсерает тиристоры и стремица познать саму резку фаз путем контроллера...
выбор индикаторчига вот вопрос я вот сматрю на схему и до меня хуево доходит - зах брать 7 ног с кантроллера коих и так всю жизнь не хватает кагда достаточно посчитать 2+2 сложить епта
что в реальности тебе за глаза хватит и обычного сдвигового регистра тогоже 595 кажись а алфавит и функция его использования нетакуж много и занимают в прошиве - ктамуже ...
это у шизика иде .. ну я так и понял...
подсказка - ты покамест молод
разминай сваи мазги
в сторону байтоебства
например
я ленивый что пиздец но кагда еще писал выяснил что ебать как жрет процессорное время и прошиву простая операция сдвигов
дада >> та самая
которая какраз и выдвигает на тотже индикатрчик последовательно бит за битом с синхронизацией см пик1
да базара нет хочеца видеть ВСЕ
но в таких махарайках по типу печки шизика это избыточный элемент - твой индекатор
что ты там сматреть собрался?
что сможеш контролить? какие например не допустимые режимы?
одно дело кагда ты стержнями шуршиш регулируя ...
и другое дело агурцы...
хорошее дело унификачия - но ты пойми ты махарайщик каждый твой устройство должно как минимум...
за релюшку тебе уже сказали
вижу укропа
внимательно читающего
а потом нам все это продающего.
и мудаков из правительства - именно у них пакупающих тк все уже готово и можно промыть хуеву тучу бабла.
в общем
если будет интерес к промышленному производству ты я сматрю можеш делать печатки
я магу продать печку шизика савсем не дорого
укропы просто заебали - пиздят идеи
а потом их нам впаривают
а я тоже желаю иметь яхту на старости лет
и не с голой жопой бегать по канторам в поисках шабашек
для тупых поясняю мысль шизика
оно приебалось к выводу информации
смысл если такие вещи используют... а на практике печка шизика вообще не использует вывод информации
тое зачем ее выводить если и так все всем понятно?
зачем выводить на сраной печке ток...
а вот тут стоит сказать что спирали горят
и горят в основном не от теплового расширения
епта ОНИ вообще нихром не используют в тепло передаче на воздухе
но об этом позже.
нихромовая спираль имеет очень неприятную особенность
окисляица она если нет достаточного тепло съема.
но упоротые на всю голову экономисты - в словах ЭКОНОМИКА ДОЛЖНА БЫТЬ ЭКОНОМНОЙ
разговаривают с нами и за момент компактности.
оказываеца очень много идет в отвал
но это лиш маи подазрения
а по большому счету...
есть эти пимпки
кто разберал современнаи теплопечки -там все просто
и в тоже время все пиздец как сложно
поясню
выглядит эта печка так.
изготовлен методом штамповки люминевый радиатор
между его токо ведущими пластинами зажат НАХУЙ
вполне вероятно это та шутка юмора что ебала мине мазги...
поясню
как шизик маими руками попалил 8 хат девяти этажки знают все
а че а че эти чурки били с низу
яж не обязан был бить совдеповский бетонн?
но я им помогал тк ани не успевали
а потом руки тряслись
с ...
нет в томто и дело что водяру мы там не пили...
хотя хуля скрывать пили
дело не в этом.
как я седня сказал - на постройке грматно планируйте.
итог?
я ибал этот итог
благо кореш стащил мне запчастя...
что было
а просто так
ани прошли выше я начальнику говарил 3 раза
ВАСЯ не обрезай концы
хз как они будут тащить кабель
как ташили?
это пиздец
совдепо дом
9 этажей
кирпич и перекрытия
тое ты хуй паймеш как у тебя кабель заходит
с этажа на этаж
это шаз ...
тянут медь
это реально анон кретин на кретине...
не важно нам надо сделать
срока жмут
5 человек и один я монтиажник
один нарамльный ка700 - поц реально тянущий...
а я физухой ну не тяну
кажды раз к нему самому стыдно
говарю ...
слав богу лифты работали...
мы там перетягивали
реально там необходимо было менять люминь
а тянули в три пальца ...
а как я проебал
это вообще шутка юмора
я говарю ВАСЯ скажи домуправительнице и прочим квартальным
повесте ОБЪЯВЛЕНИЕ
типа
в вашем
доме будет менятца липиздричество ТОЧКА
во избежание повреждений точной вычислительной техники , а также прочих телевизоров и стиральных машин , докучи холодильников
НЕОБХОДИМО
на момент выполнения работ ОТКЛЮЧИТЬ сих потребителей.
так это было сложно сделать?
я в шоке
а потом
естественно
как шаз помню
я сказал васе начальнику - не режз массу
но кореш он мне шабашку эту забил
ахуенный человек помогал мне много раз
но я говарю не реж вася нуль - хуй знает дойдем сегодня до него?
да похуй там прикрученно
он мне сказал эту фразу
нет
наобьарот
он задавал вопрос - ты надеешс что там прикручено?
ну да
по дом сматрю
а дом блатной сплашгные чурки и сынки чурок- на которх работал весь совок.
еще неизвестно где ани медали ...
честь и достоинство
но не об этом разговор.
https://youtu.be/5GZNPW0o65Q
оно приебалось к выводу информации
смысл если такие вещи используют... а на практике печка шизика вообще не использует вывод информации
тое зачем ее выводить если и так все всем понятно?
зачем выводить на сраной печке ток...
а вот тут стоит сказать что спирали горят
и горят в основном не от теплового расширения
епта ОНИ вообще нихром не используют в тепло передаче на воздухе
но об этом позже.
нихромовая спираль имеет очень неприятную особенность
окисляица она если нет достаточного тепло съема.
но упоротые на всю голову экономисты - в словах ЭКОНОМИКА ДОЛЖНА БЫТЬ ЭКОНОМНОЙ
разговаривают с нами и за момент компактности.
оказываеца очень много идет в отвал
но это лиш маи подазрения
а по большому счету...
есть эти пимпки
кто разберал современнаи теплопечки -там все просто
и в тоже время все пиздец как сложно
поясню
выглядит эта печка так.
изготовлен методом штамповки люминевый радиатор
между его токо ведущими пластинами зажат НАХУЙ
вполне вероятно это та шутка юмора что ебала мине мазги...
поясню
как шизик маими руками попалил 8 хат девяти этажки знают все
а че а че эти чурки били с низу
яж не обязан был бить совдеповский бетонн?
но я им помогал тк ани не успевали
а потом руки тряслись
с ...
нет в томто и дело что водяру мы там не пили...
хотя хуля скрывать пили
дело не в этом.
как я седня сказал - на постройке грматно планируйте.
итог?
я ибал этот итог
благо кореш стащил мне запчастя...
что было
а просто так
ани прошли выше я начальнику говарил 3 раза
ВАСЯ не обрезай концы
хз как они будут тащить кабель
как ташили?
это пиздец
совдепо дом
9 этажей
кирпич и перекрытия
тое ты хуй паймеш как у тебя кабель заходит
с этажа на этаж
это шаз ...
тянут медь
это реально анон кретин на кретине...
не важно нам надо сделать
срока жмут
5 человек и один я монтиажник
один нарамльный ка700 - поц реально тянущий...
а я физухой ну не тяну
кажды раз к нему самому стыдно
говарю ...
слав богу лифты работали...
мы там перетягивали
реально там необходимо было менять люминь
а тянули в три пальца ...
а как я проебал
это вообще шутка юмора
я говарю ВАСЯ скажи домуправительнице и прочим квартальным
повесте ОБЪЯВЛЕНИЕ
типа
в вашем
доме будет менятца липиздричество ТОЧКА
во избежание повреждений точной вычислительной техники , а также прочих телевизоров и стиральных машин , докучи холодильников
НЕОБХОДИМО
на момент выполнения работ ОТКЛЮЧИТЬ сих потребителей.
так это было сложно сделать?
я в шоке
а потом
естественно
как шаз помню
я сказал васе начальнику - не режз массу
но кореш он мне шабашку эту забил
ахуенный человек помогал мне много раз
но я говарю не реж вася нуль - хуй знает дойдем сегодня до него?
да похуй там прикрученно
он мне сказал эту фразу
нет
наобьарот
он задавал вопрос - ты надеешс что там прикручено?
ну да
по дом сматрю
а дом блатной сплашгные чурки и сынки чурок- на которх работал весь совок.
еще неизвестно где ани медали ...
честь и достоинство
но не об этом разговор.
https://youtu.be/5GZNPW0o65Q
фикс лидер
https://youtu.be/aqlbF-zg-Dk
а теперь сматри
чурка к чему приводят расчеты выполненые на ...
https://youtu.be/GH0OxpTlMUY
как же ты туп укроп
а теперь сматри
чурка к чему приводят расчеты выполненые на ...
https://youtu.be/GH0OxpTlMUY
как же ты туп укроп
https://youtu.be/KYjA-sS9EKw
я в шоке
радиач
неужто все так тупы?
все просто
много денег надо
https://youtu.be/HNyyePrkj6Y
ну реально там были сисечки
смешно
честь и достоинство
я в шоке
радиач
неужто все так тупы?
все просто
много денег надо
https://youtu.be/HNyyePrkj6Y
ну реально там были сисечки
смешно
честь и достоинство
а бсолютностью сиго не раскрыть
как мне страшно мама
а вдруг возможна жизнь
среди тысяч
возможно найти и не умереть именно ту
с которой я смогу достич божественного порядка
как мне страшно мама
а вдруг возможна жизнь
среди тысяч
возможно найти и не умереть именно ту
с которой я смогу достич божественного порядка
вмжу сейчас тебя
я мимкрирую
есть части растений
я мимкрирую
есть части растений
уже выше крыши
заебали
укропы
нет нельзя и это наши
мантрод очень интересно думает
заебали
укропы
нет нельзя и это наши
мантрод очень интересно думает
Обычная промышленная автоматика. Суть данной железки - подключатся к промышленным контроллерам по 0-20ма токовым шинам и устанавливаться в промышленные шкафы на дин-рейки. Данная железка, к слову, слегка так оверпрайснутая, добавив 3 тыр можно уже сименсовскую взять.
А так то по сути да - промышленники лошары - симатики в комплектах за овер 30к умеют меньше чем пердуина мега с шилдом релюх, да еще и программировать их надо на специальном языке блок-схем.
Только вот не горят лошары желанием чет вставлять махарайки в промышленные системы, им все стандарты да снипы подавай.
gndtie был на тот момент, когда я делал две независимые (почти) земли для реле и TTL и объединял их как раз на этом граундтае.
на дисплейчике не только мониторинг, но и выставление верхней и нижней границ термоконтроля
на >> сам уже накололся - место во флеше очень быстро заканчивается
мы не для того заточены
......
много гое видем в небесах
голубой глаз
сбить ящик
там будт
......
много гое видем в небесах
голубой глаз
сбить ящик
там будт
необходимо пройти над условным противнимком.
обеспечить земле ...
обеспечить земле ...
Ла нет никаких укропов, успокойся.
И ватников нет.
Есть вполнее себе коммерческий продукт.
Вообще было смешно как они тогда в донецке себе роли распределяли.
Это бренды.
Кстати ватников придумали именно в раше, причем кто то из пропыненых нашистов.
Нет блядь никаого противостояния либерах и ваты.
Есть лишь корпорации и их интересы.
А остатки предыдущей парадигмы просто эксплуатируют.
Задача - заставить эмоционировать эмоциями. В последнее время все топронее и топорнее.
Ничего, скоро все закончится.
Жаль, что когда все это рухнет многих придавит.
И нет, это не третья мировая ядерная война, все гораздо хуже.
Вторая была в целом по нотам.
Третья - это звапроектная авария, как чернобыль блянахуй.
Щет пойдет на миллиарды.
Через пару столетий наши потомкам выдумают историю точно так же.
И ватников нет.
Есть вполнее себе коммерческий продукт.
Вообще было смешно как они тогда в донецке себе роли распределяли.
Это бренды.
Кстати ватников придумали именно в раше, причем кто то из пропыненых нашистов.
Нет блядь никаого противостояния либерах и ваты.
Есть лишь корпорации и их интересы.
А остатки предыдущей парадигмы просто эксплуатируют.
Задача - заставить эмоционировать эмоциями. В последнее время все топронее и топорнее.
Ничего, скоро все закончится.
Жаль, что когда все это рухнет многих придавит.
И нет, это не третья мировая ядерная война, все гораздо хуже.
Вторая была в целом по нотам.
Третья - это звапроектная авария, как чернобыль блянахуй.
Щет пойдет на миллиарды.
Через пару столетий наши потомкам выдумают историю точно так же.
>Ла нет никаких укропов, успокойся.
>
>И ватников нет.
вреш укроп незаписанный
мама твая укроп\
пап творй еврей
невидиш бомжует лермонтов
откудадаже знать погание
в голове придуманое
поляцко говно укроие
то все дедки матки наши
ога поляки
говнаеды чести которой нет
а честь не втиши мой мальчик
нет не та она что итерпит
читал надеюсь из питерских ...
честь мой мальчик
ана от мамки
и никто не виноват пойми меня
что таками вот он один разродился
многие заметь желания
но их мысли чужды
время не щядит человеков
как будто
все правильно
но втоже время не естественно
он
остаца одним в своем молчани
которого е
старость не радость
ну не реально пизда я вижу тебя
аххаха
28330
ну что, практически неделя полевых испытаний на реальных объектах
платы дядя ляо сделал на отлично, ещё и бонусом подкинул пару штук. запаивать одно удовольствие
успешно коммутируется нагрузка до 1.5 кВт, больше пока не проверял. от включения-выключения реле никаких помех. вообще. даже яркость экрана не просаживается, хотя на макетке пиздец, что было
если выкрутить на самой нагрузке порог отключения на максимальную температуру, получается шустрый нагреватель с контролем в пределах градусов, что в последние дни (ввиду заморозков) очень актуально
спасибо всем, кто высказывал адекватные замечания!
платы дядя ляо сделал на отлично, ещё и бонусом подкинул пару штук. запаивать одно удовольствие
успешно коммутируется нагрузка до 1.5 кВт, больше пока не проверял. от включения-выключения реле никаких помех. вообще. даже яркость экрана не просаживается, хотя на макетке пиздец, что было
если выкрутить на самой нагрузке порог отключения на максимальную температуру, получается шустрый нагреватель с контролем в пределах градусов, что в последние дни (ввиду заморозков) очень актуально
спасибо всем, кто высказывал адекватные замечания!
макетка - это бредборд или перфборд?
бредборды для настоящих малолетних даунов, ненадёжная хуйня, полезная только тем, кому нельзя дать паяльник в руки
готовый девайс распаян на нормальном текстолите с дорожками с завода
а тестил на бредборде, потому что так было быстрее
вломы было копаться с подпайкой МГТФом
но заодно и огрёб со случайными ребутами и проседанием почти вольта от начала и до конца платы под мизерной нагрузкой
Разводка платы уровень /б
Переделывай.
Почитай хотя бы вот это https://m.habr.com/post/414141/ для начала
Altium Designer.
я делал в KiCad
Вставлю свои 5 копеек. Уже поздно конечно, но можно кому то поможет.
Этот анон говорил про ac-dc но его никто не услышал
Анон, я работаю с мед техникой и вот что хочу сказать другим анонам.
Я бы Уберал свой источник питания. Знамени его на ac-dc преобразователь на какой нибудь traco power или аналоги. он стоит 400-800 рублей но реально это стоит того. В готовых блоках уже есть защиты от кз и на 1.5 кв думаю защита от пробоя. Эти модули более компактны и безопаснее чем решение анона.
Как я понял будет высокая влажность а с модулем уже все изолировано и залито - дополнительная защита.
Все таки будьте более осторожны с 220.
щас бы пятидесятигерцовый транс мотать
В плане надежности трансформаторы все равно все досягаемости.
Пошел и купил. Кстати если нужно подешевле, то смотреть нужно не китай а рашку. То же говно, но на доставке экономия огромная. Пятиваттные кубики в платане по 100р и осо250-400 в конторах по свету-промавтоматике по 900-1300р
Ка насчёт HLK-PM01? Кто-нибудь юзал, стоит брать? да
Махарайка почти готова - терморегулятор для теплицы на ATtiny2313A. В качестве термодатчика - DS18B20 (подключаемый через коннектор). Рулить буду нагрузкой до 2 кВт через реле 507-1AH-F-C (держит до 12А).
Прошивка уже написана и (вроде как) отлажена. Единственная проблема, которая наблюдалась на макетке - внезапные ребуты (или нет, так как MCUSR при считывании после ребута оставался занулённым, хотя brown-out или reset выставляет его в нужное значение) хуй пойми из-за чего. Иногда из-за 2-х киловаттного фена, включаемого в этой же розетке, а иногда просто посреди ночи (сам не видел причины - спал). Хотя утюг на 1.5 кВт не вызывает никаких проблем. Подозреваю, что проблема в самой макетке, так как вольтаж непосредственно на ножках attiny отличается от вольтажа на входе платы на 0.2 вольта...
Плату развёл, но в этом у меня опыт небольшой, собираюсь заказать у братьев-китайцев, но хотел бы сначала услышать мнение экспертов по разводке и схематике. Кому интересно - исходный код лежит здесь (http://www.avrfreaks.net/forum/random-restarts-attiny2313a-when-buttons-are-used) вместе с обсуждением внезапных ребутов
Хотелось бы услышать вашу критику и возможные дополнения/исправления
