суп радионы. понял что мне нужен программатор. помогите с выбором. нужен он мне редко. настолько редко, что до этого я всегда собирал программатор под микросхему из дискретных элементов для com или lpt. но меня это достало. могу себе позволить наконец. хочу усб. хочу чтобы поддреживал максимум микросхем. оперативность не нужна - пусть у него будет одна быстрозажимная dip панелька, если что я любую микросхему проводами припаяю. хорошо бы если софт будет показывать какой контакт панельки за что отвечает для каждой микросхемы. в общем выбора программатора нить. накидайте вариантов. есть ли такое чудо до 50 баксов?
>программатор
На заре увлечением всем этим сделал, честно, хер знает зачем, программатор конвертер. Иногда пользую. Держу в курсе.
спасибо за инфу. но хочу купить. не хочу собирать. и этот как я понял не так уж много чего программирует. а пзу типа рф вообще не
Хер знает, зачем тему создал.
Ну и да, все-таки хотелось бы узнать для чего.
Сам себе хотел брать tl866 с полным комплектом переходников. А так, сейчас актуален ch341a для флешек/еепромок 25/24 серий. Для микроконтроллеров в наличии копия stlink2 и usbasp (уже с очень сомнительной для меня нужностью).
Учитывая, то у тебя есть руки, не очень частое использование и прочее, то я бы посмотрел в сторону https://www.flashrom.org/FT2232SPI_Programmer
как-то так получается что раз в полгода мне приходится перешивать какую-нибудь еепромку или что-то мутить на рандомном микроконтроллере.
и пожалуйста только не под линукс.
а здесь надо бампоть треды?
Не вижу смысла, доска медленная. Алсо, этот рассматривал? https://ru.aliexpress.com/item/TL866A-TL866-High-speed-Universal-Programmer-Support-ICSP-Support-FLASH-EEPROM-MCU-SOP-PLCC-TSOP/32366407268.html
Алсо, есть версия того же, только без ICSP. Стоит на 500р. дешевле https://ru.aliexpress.com/item/High-Speed-TL866CS-Programmer-USB-EPROM-EEPROM-FLASH-BIOS-AVR-AL-PIC/32479845822.html
анон сверху уже предлагал такой. пока он в фаворитах, но всё равно он мне не нравится почему-то. ну и вариантов пока мало всё же. спасибо. цена до 50 баксов меня точно устроит. а если будет реально круто то может и дороже.
>EPROM
Олдфаг в треде, прячемся от ДРЛ!
Нахуя тебе такое в 20!8?
никогда не знаешь что за хуйню тебе принесут ремонтировать. париться каждый раз паяя программатор надоело. ладно бы за деньги. а то ведь за спасибо
Хм... Не работай за спасибо, как вариант.
Тебе же хлеб в магазине за спасибо не дают.
так это у меня хобби а не работа. отказать не могу. программатор могу себе позволить. хз.
A-a, ясно.
и всё же бамп на всякий случай
>программатор могу себе позволить
chipprog+ жы.
> ChipProg+ - прекращен в 2011 г..
хорошо пошутил
Ну значит 481-й.
отечественный принципиально не куплю. цена в десять раз завышена, а весь из того же китая.
>а весь из того же китая
Да вроде нет. Кагбе наша, ватная разработка.
ты делаешь меня погуглить
ну разработка да. но сделан из копеечных китайских комплектующих. и плата скорее всего. и может даже монтаж. а цена как будто он из золота.
Интеллектуальная собственность, мать её итить. У меня вот валяется пара десятков CPLD 3032 с заблокированным JTAG, а стереть их можно только либо на Альтеровском программаторе, который в глаза видели полтора анона или на чиппроге. И хуй найти могу еще варианты.
Буду себе ваять Willem. Правла хочу всю рассыпуху на ПЛИС замутить, чтобы плату поменьше сделать.
Ты платишь не за детальки с платой, а за ПО.
Если бы все ПО для таких программаторов было открытое, то практически не было бы разницы между разными программаторами. И вопрос о выборе программатора вообще не возник бы.
покажи чё за программатор
да я это понимаю. но всё равно дорого и не буду.
Какие вообще нынче живые, актуальные проекты программаторов с максимальным охватом разновидностей пзу? (без особой ориентации на мк) Кроме willem.
>Какие вообще нынче живые
Слушай, я сам озадачился поисками программатора дабы замутить маленькую плату из процессора Z84, SRAM&FLASH для неспешного ковыряния ассемблера и прочего некродрочерства. Нашел пока этот Виллем и еще один http://www.ezoflash.com/ezoflash_ru.htm , остальное попадается только типа - программирование флеш с помощью сд-рома, ардуины, неба и Аллаха.
Тебе как раз на ардуине (т.е. на AVR) будет проще сделать. Где ты возмешь LPT? А даже если найдешь, то параллельная память программируется очень просто, можешь хоть на тумблерах программатор сделать, для более полного погружения. Написать для AVR такой программатор не намного сложнее, чем написать мигалку.
>Где ты возмешь LPT?
У меня десяток материнок валяется начиная с Pentium III
У меня десятка три, и я не вижу смысла отводить место лишнему компу ради программатора. Только USB, только актуальное железо. Все эти любительские программаторы с древним софтом растут из 90х и начала 00х, так что лучше купить тл866 и не выебываться. Древние высоковольтные пзу с уф стиранием давно нигде не используются, ведь вряд ли ты будешь чинить, например, стиральные машины или АТС 20+ летней давности. В этом просто нет никакого смысла, разве что ты коллекционер спектрумов и прочих древних компов из 80-90 годов.
Ну тогда делай как хочешь. Добавлю лишь что схемы этих LPT программаторов можно упростить, если использовать КР580ВВ55.
>КР580ВВ55
У меня есть 82С55
Кстати, ни разу в жизни не видел фоток внутренностей chipprog, beeprog, beehive, и т.д. На них наложена печать копирастии отчего корпус не вскрывается под действием магии? Или там внутри тротиловая шашка? Или это трансформер который убивает при попытке вскрытия? Или там радиомаяк срабатывает вызывая спецназ на место, или даже ракетный удар?
ОП, наверное, уже давно купил, но оказывается, в феврале-марте высрали TL866II.
Сравнение: http://blog.obdii365.com/2018/03/22/mini-pro-tl866ii-plus-vs-tl866a-vs-tl866cs/
Товар: https://ru.aliexpress.com/item/pew/1507716968.html
Сравнение: http://blog.obdii365.com/2018/03/22/mini-pro-tl866ii-plus-vs-tl866a-vs-tl866cs/
Товар: https://ru.aliexpress.com/item/pew/1507716968.html
не купил. я тут пил курил болел сидел так что не купил. но я всё ещё тут. спасибо
Блэт, шок-контент. Отпишись когда купишь. Держи в курсе :3
наверное потому что ничего интересного. спиленные регистры и альтера циклон какая-нибудь.
Ну так можно про многое сказать. Кому-то не интересно, а кому-то очень даже интересно.
бамп
ты это к чему?
Врываюсь в тред с bus pirate и остальными битбангами
у меня есть плата на ft2232, почему-то на её основе нет ни одного универсального программатора.
Контрольный бамп.
FT2232HL
универсальная йоба, супортится:
openocd
avrdude
flashrom
первая для отладки микроконтроллеров
вторая крута, но проблема со схемами программаторов. то есть написано что она держит такие-то программаторы, а схемы сам ищи. часто бывает что схем одного прогрмматороа куча. собираешь самый простой и он не работает. и начинаешь его подгонять чтобы работал. и часто присутствует еботня с инверсией битов, хотя это конечно настраиваемо, но пока проебёшься, всё проклянёшь. применительно к 2232 всегда проблема в том что люди не пишут куда что подключать. обычно контакты расписаны под 232 или даже под один канал от неё, а в 2232 их 4 бля. вот сиди тыкайся и узнавай в какой именно срёт программа. но спасибо, почитаю, там интересно. может быть если один раз как следует настроить то будет работать.
последняя только для флешек
не, если два напряжения надо то всё равно городить огород. нафик.
вот мой вариант йобо програматора, поддерживает всю хуйню плюс еще всякой хуйни
огород с питанием присутсвует, буферезированый выход с питанием от 1.2 до 5В перключается жамперами, главное неперепутоть
можно одновременно отлаживать по SWD и смотреть чо на UARTе
ебли со сборкой на пару вечеров, плюс некоторая ебля с конфигами программ
Поцоны, а чем JTAG от кабеля эмулятора отличается. И что вообще за хуйня такая - "кабель с эмулятором", при чем здесь эмулятор если его к микроконтроллеру нужно подключать?
эмуляторы это какаято хуета которая нужна только ордуинщекам-уёбкам, для армов достаточно отладки по джтаг которая вообще редко нужна
прикольно.
короч купил TL866II Plus с набором переходников. спасибо всем за помощь :3
chipprog 40 юзбешный уже 10 лет работает в конторе пока никаких нареканий, до этого был тоже от фитона хз сколько он проработал но успешно издох( неожиданно( х проссыш от чего.

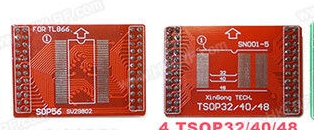

почему у переходников к программаторам нет половины а то и более контактов? на золото-никеле экономят или больше не надо? вон на 2 написано tsop28, а контактов всего 8!
Отлично. Если найдёшь какие-то фатальные недостатки, то дай знать. Алсо, я бы не стал переходники покупать. Проще сделать из говна, палок и прищепки.
-кун
так я ж с этого и начал что устал я от колхоза лал. это ж в оппосте. люди правда пишут что китайские панельки лютый кал, ну да мне не в промышленных масштабах шить, да и программатор имеет функцию проверки соединений. так что...
Но ты также писал что проводками припаяешь.
я с тех пор ещё больше разленился. да. вылез за 100 баков, но не сильно.
а вот такие зачем? к ним что, типа припаивать микросхему на время, а потом отпаивать?
Да, либо припаивать микросхему, либо коннектор.
таких коннекторов не бывает же. а припаивать разве что... вудой какой-нибудь?
>припаивать
А прищепкой прижать религия не позволяет?
32 контакта прижать прищепкой? как-то не идёт такая мысль в голову
>устал я от колхоза лал
>пусть у него будет одна быстрозажимная dip панелька, если что я любую микросхему проводами припаяю
Вот это я сейчас расстроился. От одного-то шизика печёт пиздец просто.
Нормально прижимается, и там не все ноги нужны. Только прищепку посильнее желательно.
скорей всего для всяких андурильщиков и временных отлаживаемых устройств может даже для мелкосерийной хуйни - хуля там ее припаивать отпаивать - диагональ взял и провел паяльником снимать еще проще феном сдул и пиздец.
у меня вопрос потому возник что в комплекте же есть нормальный переходник tsop с быстрозажимной панелькой... sop тоже, правда контактов поменьше. такое впечатление что просто пихают до кучи то что не продаётся
вполне вероятно - утилизация говна особенно липиздроники нынче дорога.
так зах ебать мазги с этими злаебучими законами кагда можно в страны 3 мира да и еще поиметь с этого профиты
программатор пришёл _
не обращайте внимания на линейку, она не в масштабе
не обращайте внимания на линейку, она не в масштабе
единственное что пока не понравилось это ужасная пайка некоторых переходников. но я был к этому морально готов
софт сразу сказал что надо обновить прошивку. перевод кончено охуенный. обновилось быстро и без проблем. при считывании уф пзу постоянно рукается на неправильный id, хотя микросхема выбрана правильно, даже производитель. так что убрал галочку с id
Обосрался с перевода. Спасибо, ОП, за ответ! Недочёты пока ещё не слишком критичны для такой цены, хотя и напрягают.
Так пайка вроде ничего, припой конусом, блестит, только не смыли флюс.
ога, на первой фотке кондёр на ребре лежит, на второй контакты гребёнки не залужены, не пролужены, припой не прошёл внутрь отврестия и не вышел с другой стороны при том что был использован флюс. кстати флюс очень плохо смывается даже ацетоном. кое-где так и не смыл. будем надеяться он не кислотный и не разъест потом дорожки, потому что паяны им все переходники
к софту ещё вопросы. например 1) выбрал микросхему 24с08, он мне выдаёт всё что нашёл по 24с. чё за хуйня?
2) нет кнопки стирания микросхемы. можно залить её нужными цифрами, но нопка "стереть" заглушена. может это только для этого типа микросхем так. при этом сначала не давал залить её ff, выдавал вот такое сообщение. что за контрольная сумма? я хз. через некоторое время залил и больше я этого окна не смог добиться, как ни пытался.
3 4) пытался считать две флешки прищепкой, не получилось. во-первых сложно примастрячить так чтобы все контакты подошли, а потом ещё выдаёт что перегрузка. короч схема не даёт считать. так что польза от прищепки сомнительная. хотя в неё можно и выпаянную микросхему быстро поставить. говняная прищепка честно говоря попалась. контакты разной длины. возможно удастся их поставить на один уровень.
>таких коннекторов не бывает же.
Бывают
ну и несколько я вижу у него ножки в отверстия вставляются, а не на плату ложатся.
пружина внутри панели очень мощная. каждый раз разблокируя её боюсь сковырнуть её с платы. есть мнение что она сама в цангах стоит и не прикручена. подмывает разобрать и посмотреть.
да, у прищепки контакты можно выровнять. они не залиты напрочь, их можно двигать.
прикол: у этого программатора максимальное напряжение программирования 18v. это значит что он не может программировать микросхемы с бОльшим напряжением. что сделали китайцы? убрали все микросхемы с бОльшим напряженим нахуй из базы. то есть даже СЧИТАТЬ нельзя, надо искать аналоги вручную. ну дебилы. это я ещё молчу про то что всегда есть +- и микросхема и от 18 может зашиться, надо только попробовать. то есть можно сделать галочку для экспертов.
прикол: у этого программатора максимальное напряжение программирования 18v. это значит что он не может программировать микросхемы с бОльшим напряжением. что сделали китайцы? убрали все микросхемы с бОльшим напряженим нахуй из базы. то есть даже СЧИТАТЬ нельзя, надо искать аналоги вручную. ну дебилы. это я ещё молчу про то что всегда есть +- и микросхема и от 18 может зашиться, надо только попробовать. то есть можно сделать галочку для экспертов.
насчёт второго я может и прогнал... может микросхем никогда и не было этих. просто я какую ни найду на 21в - либо её в базе нет, либо программатор сам даёт выбирать напругу.
Парни, нужно считать несколько микросхем в TSOP48, какой дешевый программатор с али подойдет?
что за микросхемы смотря
Чипы памяти из старых флэшек на 4 гига.
мне кажется вряд ли найдёшь дешевле того что я купил. но сначала убедись что микрухи есть в списке поддерживаемых.
ахах, вот я быдло. почитал инструкцию, там написано что они оставили их для чтения. странно что я не нашел ни одной которая мне нужна...
почитал еще как нанд считывать. это так сложно. и очередной перл от китайцев
какой нужен программатор чтобы читать память старых телефонов?
распайка переходника
Это рация?
А нахуя, спрашивается?
Для АВР и ESP - usb-uart
Для STM8/STM32 - St-Link
Если что-то экзотическое, то ищешь проекты типа STM32 as ISP, Arduino as ISP, лол
