1 провод - это ток на светодиоды
2 - в СОРМ
3 - для установки МАКС
Как физически выглядят эти соединения? Ну чтобы все правильно и по уму? Надо зачистить от изоляции, скрутить жилы а потом залудить и надеть термоусадку? Или просто скрутить и замотать изолентой? Как правильно?
Странный вопрос. Ну, да, спаять и заизолировать. По желанию можно сделать разьемное соидинение из твоих коннекторов.
esp на 3.3в в работает а лента на 5в тебе нужен ещё конвертор логических уровней, если бы не выебывался и взял ардуину было бы проще
Так ему наверн вафляй нужен. Бтв и от 3.3 логики будет работать лента.
На 8266 есть контакт 5V. Или это выход?
Это вход. Который через линейный стабилизатор понижает до 3.3В и пиатет саму esp.
А дело в том что управляющий сигнал на ленту у тебя будет 3.3В. Работать будет, но менее надежно чем от 5В.
А на длинной ленте и падение напряжения, и помехи могут ловится, и микруха адресного светодиода может не улавливать различие высокого и низкого логичского уровня от 3.3В. А для метровой ленты это не критично.
Судя по вопросам тебе рановато для есп. Гугли уроки по ардуинке и её IDE, по ходу разберёшься с входам/выходами и почему ленту на 5В тебе судьба питать только через транзистор/конвертер уровней.
Потом из той же IDE сможешь лить в есп что тебе надо.
Плохо чего понял, но если короче - на метровой ленте будет работать? Я все это время думал что 5 вольт это просто питание, а управляющий сигнал он c GPIO он и в африке управляющий, либо он есть либо его нет.
если плата питается с 3.3в, то какое напряжение будет на гпио выходе когда логический уровень истина?
Почти. Только микруха считает что сигнал есть когда напряжение выше определенного предела. Для твоих WS2812B заявленно 0.7 от питающего напряжения 0.7*5В=3.5В. Напряжение выше 3.5В это логическая единица, ниже 3.5В это логический ноль. В реальности оно чуть ниже и срабатывает и от 3.3В, но это уже за грани работоспособности, и даже ниже заявленого в спеках, малейший просадка напржения, шум, и твое управление идет по пызде. Так что для надежности тебе надо или поднять напряжение управляющего сигнала, или опустить напряжение питания ленты.
Спасибо, антохены.
Тогда пожалуй закажу пердуину и вернусь к своей затее.
Пока можешь поэксперементировать с тем что есть.
Можешь ещё 3.3v <--> 5v Logic Converter купить. Хуитка стоит меньше ста рублей, и пригодится ещё не раз.
Вообще получается лучше так, я сейчас почитал что пердуина не умеет в вайфай, а я хочу именно с мобилки управлять.

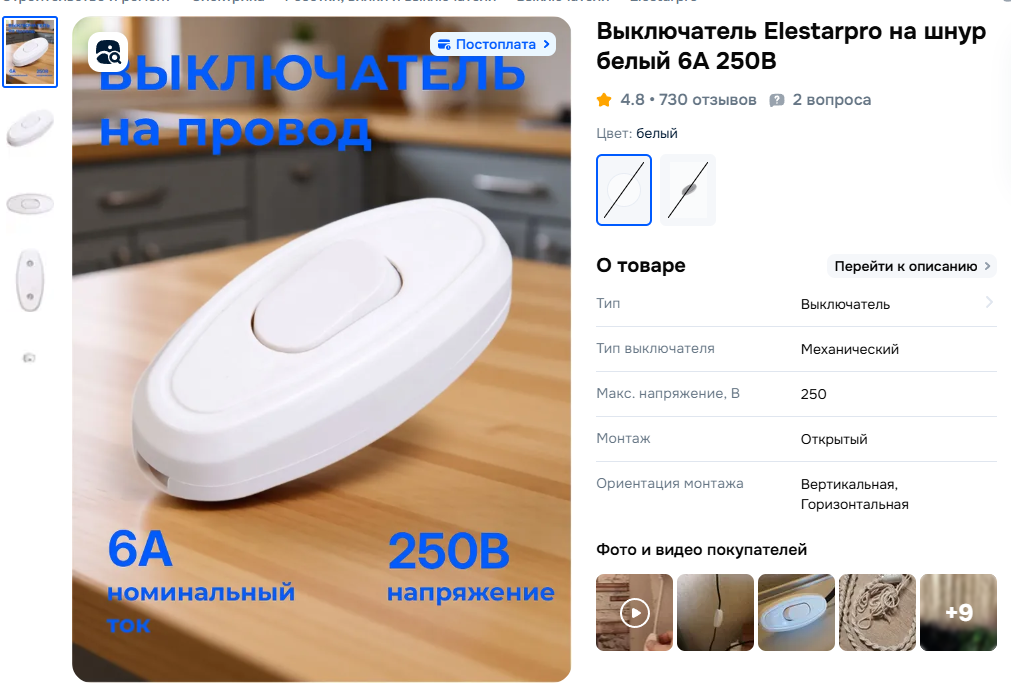

Алсо, по ходу дела появился еще вопрос по электрике 220. Подумываю чтоб в питающий провод врезать пикрил. Но не понимаю вот что: если я режу красный (фазный) провод, вешаю выключатель в его разрыв а потом переворачиваю вилку в розетке то разорваный оказывается ноль а не фаза? Надо всегда совать правильно в розетку вилку, всегда определять фазу перед включением? Или купить двухполюсный, который разорвет и ноль и фазу? Или в случае с трехжильным кабелем значения не имеет?
За 220 не поясню.
Работать-то будет, если ты любую из жил выключателем размыкать будешь.
А за ТБ я не знаю нихуя. Я с напряжениями больше 12v дела не имею.
>Работать-то будет, если ты любую из жил выключателем размыкать будешь.
Это понятно, просто не хотелось бы чтобы ебом токнуло внезапно. Учитывая что сам блок питания весь металлический и открытый.
По идее, не должно.
Но может, если обосраться сразу в нескольких местах - если БП не заземлён И фаза внутри него из-за косяков разработчика попадёт на его корпус И ты сам будешь заземлён (например, ноги на батарее будешь греть).
Это кто-то так ловко кабель спиздил? У нас на складе недавно нашли похожую штуку на катушке, только там просто была пустая изоляции, злоумышленники вытащили всю медяху и аккуратно подклеили изоляцию и замотали конец назад в катушку, лол.
А не проще и безопаснее взять блок питания типа зарядки от телефона с полностью изолированым корпусом?
Ну и если тебе не важен сам процесс разработки а нужно само устройство, то конечно же проще взять готовый контроллер для адреснйо ленты с вайфай.
>Но может, если обосраться сразу в нескольких местах - если БП не заземлён И фаза внутри него из-за косяков разработчика попадёт на его корпус И ты сам будешь заземлён (например, ноги на батарее будешь греть).
Даже в этом случаее отработает УЗО. Так что надо добавить еще условие его отсутствия.
Сразу скажу что я довольно тупой, так что сильно не пинайте.

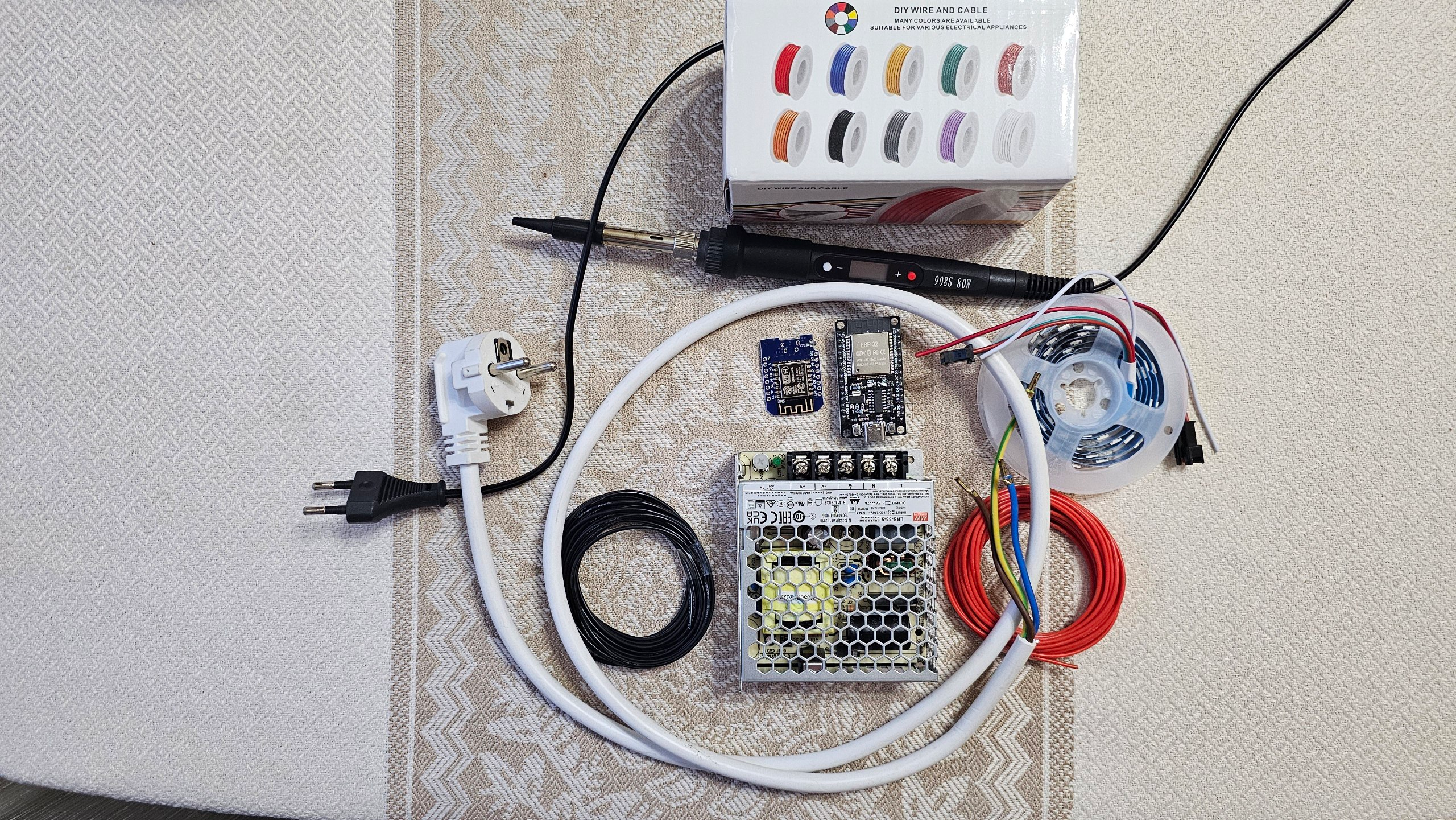

В общем имеется в наличии нехитрый набор пикрил. Есть задача все это подружить. Что конкретно на изображении:
1. Провод 0,3 мм2 (22AWG) в силиконовой изоляции, 10 М. Луженая медь. Красный и черный цвета, по 5 м
2. Набор таких же проводов, только разных цветов
3. Лента адресная WS2812B-60Led/ws2812/ip20/1 метр/
4. LRS-35-5 MEAN WELL Блок питания импульсный 35Вт 5В 7А
5. ESP32 и ESP8266 node mcu
Короче я не до конца понимаю что за коннекторы и провода торчат с двух концов светодиодной ленты. С каждой стороны там по красному и черному проводу и коннекторы мама-папа, нахрен они нужны вообще? Надо отрезать кусочки ленты и запитывать от блока? А как вести провода, вот я пихаю черный провод в минусовой контакт блока, а с другой стороны к этому проводку приматываю на скрутку еще два чтобы их припаять к минусовым контактам на плате и ленте? Так же с красным плюсовым? Не понимаю короче.
