разве от ленты не идёт залупа с управлением а из неё уже питалово?
я даже земплю не втыкал в эту хуйню которую ты втыкаешь.

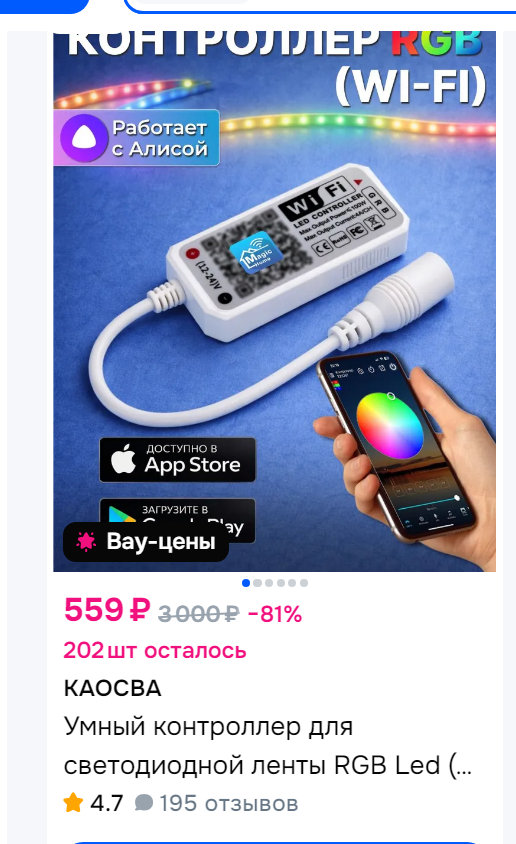

у меня есть такой блок
и если честно я не понял нахуй я его в принципе покупал
я думал может типо получше будет светить но светило так же тускло
хоть и ленту купил тоже овердорогую с рассеивателем
теперь реально сижу думаю как же я её подрубал.
Я отрезал у нее провода, которые шли в комплекте пушто хотел сделать с управлением на вафле. Но к сожалению похоже что низковатый айсикью и этого не позволяет.

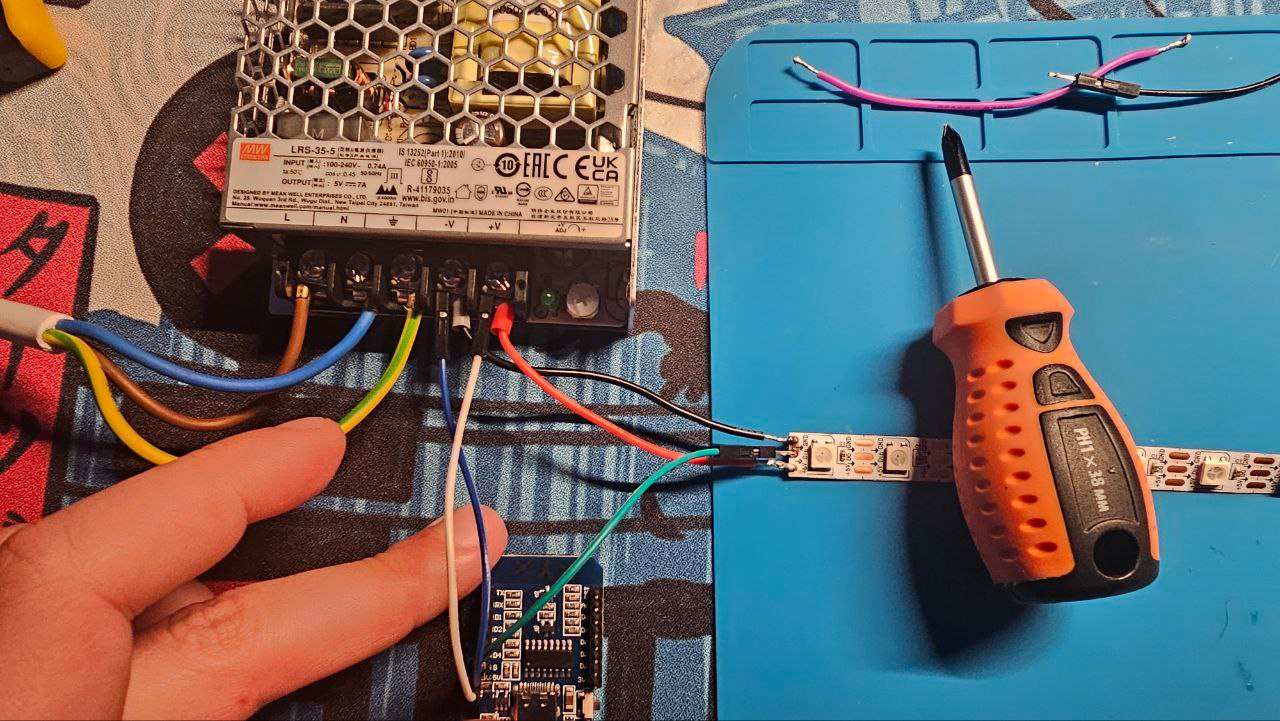

вот так уменя было.
не варик почитать отзывы wifi модуля очевидно там ктото выложит как он проводки спаял
я даже внимание не обратил что у тебя там плата лежит в низу
ты типо ардуино подрубил?
у тебя блок то светится зеленой лампочкой?
У тебя лента с управлением. Гугли протокол Neopixel. Надо закинуть туда пакет длинною в ленту и запустить каждый светодиод по отдельности.
Вот такая штука там.
Я на обесточенном фоткал, блок и плата получают питание. Да и лента тоже, у нее с первого по последний контакт показывают все 5 вольт
Так я wled туда залил, он разве не должен сам ленту запустить?
Ты купил говно, лох, очевидно же.
>Почему не горит лента?
Огнеупорная наверное
Не понимаю, как он запитал саму ленту? Не может же она получать все питание просто от платы. А в остальном я все тоже самое делал, и ничего не работает.
хз
спроси чат gpt или claude уверен они изи скажут что куда сувать
Я по их инструкциям и делал.
Сигнал то есть?
Скорее всего пины не те используешь на своем китайском говне есп, там китайцы рандомят, надо смотреть распиновку как они в коде называются и как на плате
Я питал буквально напрямую от платы, гирлянда на окне так и проработала месяц без перерыва, ничего не стало.
Пин с 5в подписан как VIN на моей плате, но какая-то лента помню заводилась и от 3.3
Мультиметр говорит что везде есть, от первого до последнего светодиода все 5 вольт. И на управляющем тоже. Управляющий провод я тоже тыкал по всем пинам управления и указывал его в приложении wled.

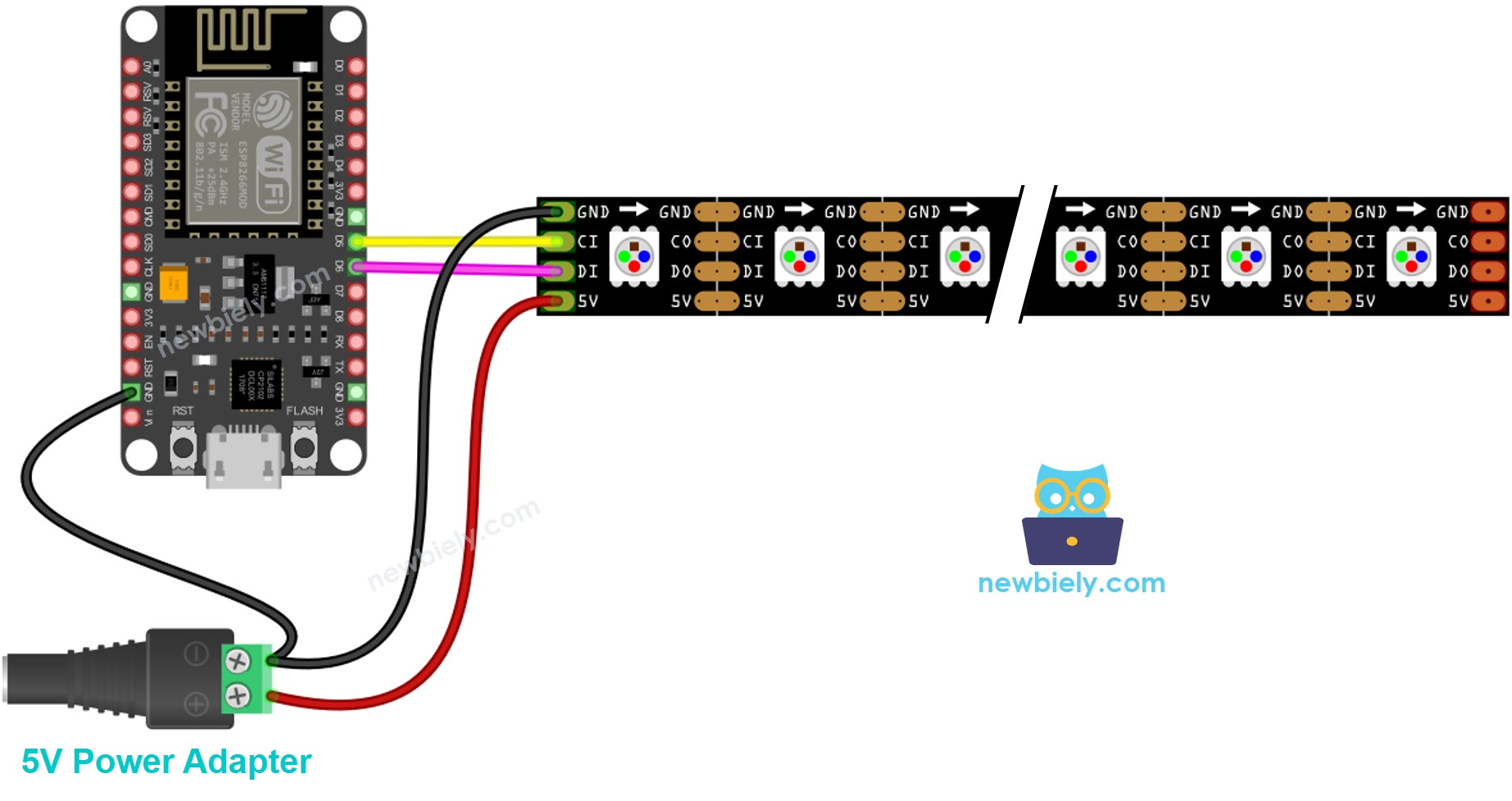

Короче бери банально вешай ленту на gnd и 5v с платы своей, ничего не сгорит, у влед по дефолту там до ста диодов что-ли включено
И запитывай плату через юсб порт
Все будет работать
И чтобы найти нужный пин можно прям на ходу перетекать сигнальный провод, похую, главное не замыкать
Проблема скорее всего не в подключении, а в настройке контроллера. Ты к нему подключился, настроил длину ленты и подключение по вайфаю?
Он запитал от юсб, которая втыкается в сам контроллер, контроллер при подключении юсб подает 5в на Vin - общую шину питания, судя по всему, а с Vin 5в идет на ленту. Т.е. лента короткая, ток через шину там допустимый. В случае длинной ленты Vin нужно будет запитывать с внешнего источника, как и саму ленту.
>Ты к нему подключился, настроил длину ленты и подключение по вайфаю?
this
Залил wled, плата получила ip от роутера, в приложении все настройки указал с длиной ленты и всей канителью. Попереставлял там управляющие пины на разные, тыкал их проводом.
Может перегрел первый сегмент пока припаивал, и у него сгорел декодер?

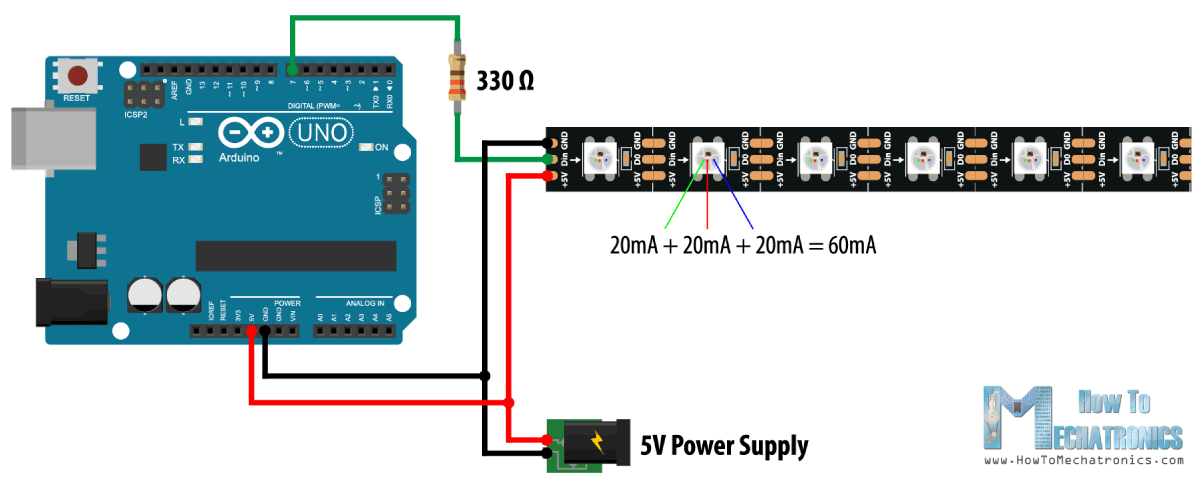

Гайвер пишет, что на управляющую линию надо вешать токограничивающий резистор, иначе при длинной ленте линия может выгореть.
https://alexgyver.ru/ws2812_guide/
Еще может быть мОмент с тем, что логический сигнал должен быть 3.3 при питающем в 5, тогда самый просто вариант это понизить питание самой ленты до 4.5
ну и вообще нюансов подключения довольно-таки дохуя.
Если докинуть в схему логический конвертер, то ничего не меняется. Питание везде есть, вплоть до последнего светодиода, но лента тупо не стартует. Один раз загорался первый светодиод, но он просто горел, не реагировал на команды. В настройках WLED перетыкал уже все пины управления, менял по всякому, ничего не работает. Двач, помогай, я знаю тут среди вас много комнатных кулибиных.
