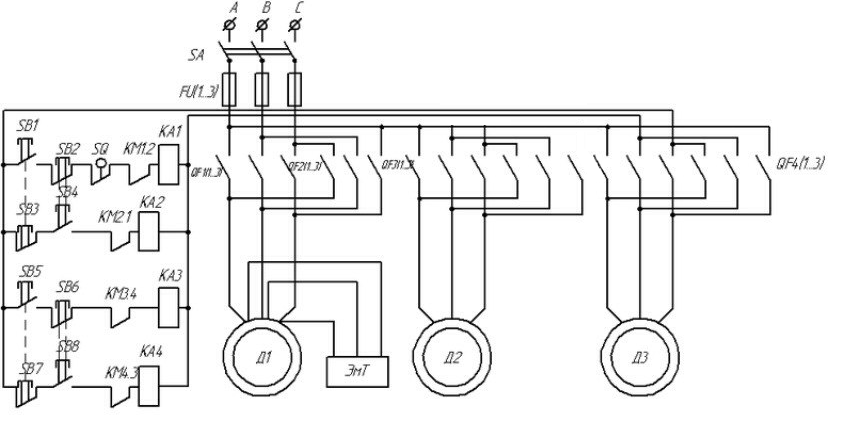

В /b есть электрики? Помогите пожалуйста описать схему электроснабжения вентиляторной установки из 3-х вентиляторов. Нуб в своей профессии, 4-ый курс...
Д1/Д2/Д3 — сами вентиляторы.
Где схему взял?
Либо схема не полная, либо специально выполнена с ошибками.
Изначально она были из 2-х вентиляторов, я добавил 3-ий, ибо по курсовой у меня их 3-и, но преподаватель закрыл на это глаза, так что всё нормально. Мне сейчас главное расписать каждое отделение, но я не ебу как...
В управлении у тебя есть контакты от 4-х пускателей, которых на схеме нет. Кроме того, обозначение говорит что у некоторых пускателей было задействовано не менее 4-х контактов. Схема включает какие-то 4 релюшки, которые затем нигде не участвуют. Нарисован какой-то конечник, который с вентиляторами мало вяжется. Сами вентиляторы включаются автоматическими выключателями (которые опять таки неверно обозначены), и судя по контактам предполагается реверс сука вентиляторов нахуй.
Плохи ваши дела, ящитаю.
Пиздец, а где можно достать нормальную схему из 3-х вентиляторов? Весь гугл обгуглил...
Словами опиши что должно быть. Как включаться, как выключаться, как работать, зачем их 3, нутыпонил.
Разве КА - релюшки? По-моему, это просто обозначения катушек пускателей, а КМ - их контакты.
Ну, смотри. Все три насоса у тебя работают в реверсивном пуске. От фазы B и C отходят провода к схему управления и защиты. Как только ты нажимаешь SB1, в цепи управления появляется ток, загорается кнопка SQ, которая сигнализирует о начале работы, и появляется ток в цепи катушки КА1. Одновременно с SB1 у тебя шунтируется кнопка SB3, следовательно, в ее цепи тоже появляется ток. И так по аналогии.
Если тебе надо крутить вентиляторы в обратную сторону, то ты жмякаешь на кнопку SB2 и она, шунтирую SB4, заставляет поменять направление движения соот. вентилятора.
Для большей эффектности можешь на две фазы к каждому вентилю поставить по теплухе.
Я давно эти схемы не читал, поэтому могу ошибаться.
Да вы охуели, бойцы. ГОСТы для кого делают?
убирай нахуй предохранители >2015 >предохранители, запиливай автоматы над каждым Д (выше контактов пускателей), вместо КА должны быть КМ, кнопки (SB) надо делать с самоподхватом от КМ. остальное лень расписывать.
Госты делают для заводоблядей, для бойцов делают автоматы.
если препод забил хуй на схему то напиши что включается кнопкой ВКЛ выключается конопкой ОТКЛ
На схему-то хуй он забил, но описать всё-же нужно. Хотя бы как даун, чтобы хоть что-то было.
Я так понимаю ОПа устроило описание сего господина, у которого загорается КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ, и в цепи разомкнутой кнопки появляется ток? Да у вас у обоих ПТУ головного мозга.
Схему ОП так и не описал, если самому не надо - никому не надо. Я съябываю.
Схему ОП так и не описал, если самому не надо - никому не надо. Я съябываю.
Нет, я ещё ничего не выбрал. Обратился на форум электриков, но там молчат. Если есть, что добавить, то я готов выслушать тебя.
ты прикалываешься, ирод. где ещё часть схемы.
где управление для третьего мотора?? тут, даже при беглом просмотре, видно, что на схеме два вентилятора могут работать, в реверсной схеме. на третий вентилятор ничего нет.
долбоёб?? там какой то подъёб в схеме.
Я так понимаю, это не схема, а хуйня и она никак не подходит к заданию: Разработка схемы электроснабжения вентиляторной установки?
Зачем ты учишься если нихуя не понимаешь?
Поддвачну. Тут когда тебе такое объясняют в реале не с первого раза понимаешь, а на борде через текст так тем-более хуй проссышь.
Сам только недавно раздуплился как правильно подключать ПМ с кнопками управления.
электро-слесарь на ТЭЦ, 20 лвл
Тебя там если сразу не пошлют нахуй как тут, то просто угорнут с тебя.
-кун
Электромонтер по ремонту и обслуживанию электрооборудования.
1-курс
Стоит вообще учиться?
Какие профиты?
1-курс
Стоит вообще учиться?
Какие профиты?
Да, я уже понял, что это не схема, а хуй пойми что. Можешь кинуть нечто похоже на то, что я ищу Схема электроснабжения вентиляторной установки в которой 3-и вентилятора? Заебался гугл гуглить, ладно бы хотя бы знал, как это должно выглядеть...
Движок и катушка на ПМ у тебя трехфазные? Реверс должен быть?
Блять, катушка ПМ не трехфазная, а на 380 или 220?
Анон, я в душе не ебу. Я даже не знаю, что такое ПМ. Мне нужно тупо подобрать по описанию задания схему из интернета и всё.
