Ну что пошумим ? блеать)))
бамп
бамп
бамп
Бамп
Выключатель для вентилятора?
бамп электротехнический
отчасти да но это неполное название
Бамп
так ну давай разберем по пикселяем тобой нарисованное.
складывается впечатление, что ты обиженный жизню южанин.
вентилятор с обратным ходом
складывается впечатление, что ты обиженный жизню южанин.
вентилятор с обратным ходом
Перед нами классическая схема дистанционного управления трёхфазным асинхронным электродвигателем с помощью одного магнитного пускателя (контактора) из четырёх независимых постов.
Если совсем по-научному для курсовой: «Схема нереверсивного пуска асинхронного двигателя с короткозамкнутым ротором с четырёх мест управления».
Ты нарисовал хуйню говна, был бы ты моим кадетом, я бы тебе за это по башке настучал.
ETO на контейнере
По идее вентилятор но обратным ходом и не пахнет.
И со световой арматурой. Что-ж вы угадали. Поздравляю вы супер мистер пупырчатые мозги с серым веществом.
Двигатель с пусковым реле с несколькими выключателями
Система дымоудаления из старой общаги, что ли?
ЕС ))
хах а я думал будет сложнее но сама сложность это описать принцип работы части управления. там столько проводков ммм.
вообщем вернусь через 20 или 30 минут. удачи.
вообщем вернусь через 20 или 30 минут. удачи.
Жужжалка-свостоперделка из СССР, которая не работает
Хуйню нарисовал. Ноль через автомат, цепь упрваления через сигнальную лампу. Переделывай нормально.
Ещё и дхуя дублирующих проводов. Автомат одиночный должен быть для цепи управления.
Мотор ты нарисовал, который можно остановить нажатием на одну из восьми кнопок.
что-ж угадайка подошла к концу всем пока.
да вы угадали это нереверсивная схема включения асинхронного электродвигателя с четырёх мест со световой арматурой и с системой самоподхвата.
ОП уходит всем до завтра.
да вы угадали это нереверсивная схема включения асинхронного электродвигателя с четырёх мест со световой арматурой и с системой самоподхвата.
ОП уходит всем до завтра.
Почему включения, если все контакты в кнопочных постах нормально замкнутые?
Ты неправильно нарисовал и людей только запутываешь. У тебя все кнопочные посты почему-то только размыкающие контакты (нормально замкнутые, NC) имеют. Переделывай чтобы «пуск» имел замыкающий контакт (нормально разомкнутый, NO).
Двачаю. Пусковая кнопка нормально разомкнутая, а стоповая нормально замкнутая. Оп-даун, не шарит, к него они все замкнутые нарисованы.
Это попытка овоща нарисовать схему управления двигателем с несколькими вынесенными постами.
Сделано неправильно на катушку контактора не приходит фаза, поэтому двигатель не запустится.
А то, что ОР подписал L3, то пусть нахуй идёт и на очке себе подпишет. Фазы там не появится.
Сделано неправильно на катушку контактора не приходит фаза, поэтому двигатель не запустится.
А то, что ОР подписал L3, то пусть нахуй идёт и на очке себе подпишет. Фазы там не появится.
ноль через автомат. пиздец ты электрик хуев
Переделывай неуч, согласно приведенной принципиальной схеме.
хотя я наверно переборщил. эт самое безобидное. схема даже не заработает. нахуя я ее вообще ссмотрел

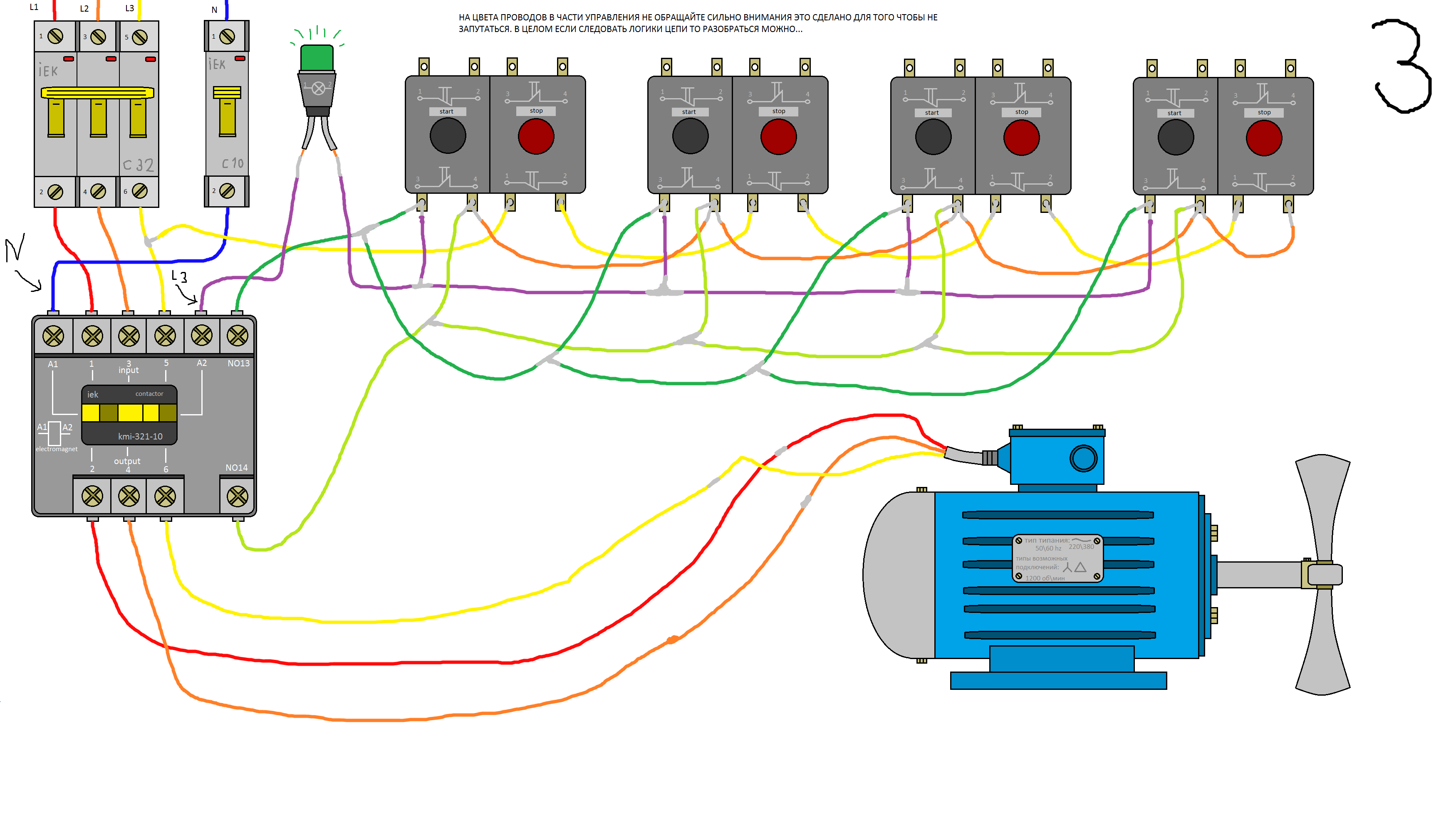

Ваша задача: отгадать что я нарисовал в пэинте и рассказать принцип работы данной диковины, а также будет ещё лучше если вы скажете по научному полное название схемы.
Правила: не использовать ИИ и поисковики для отгадывания, можно использовать только свой мозг и фантазию.
Если в треде электро-энергетик вам разрешается умничать и использовать ИИ чтобы раскидывать ОП по фактам.
Уровень сложности угадайки: сложно (можно запутаться)
Активная критика и юмор приветствуется под тредом.
